GHSE750系列：SE750-100-006
回彈軸向密封型直流 0-10V輸出LVDT位移傳感器

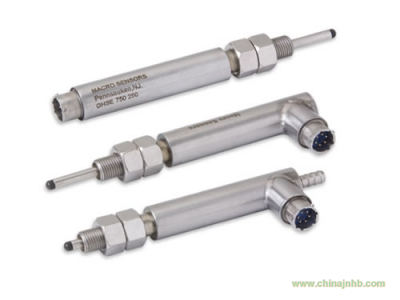

Macro Sensors公司推出的GHSE750系列直徑3/4’’回彈式直流LVDT傳感器廣泛適用于位置測量和尺寸計量。該系列傳感器堅固、密封，完全采用不銹鋼材料，滿足一般工業用途。為抵御各種惡劣環境，線圈繞組采用密封封裝，達到IEC IP-68防護等級。電氣連接穿過密封軸向接頭。對接插頭隨產品一同提供。 該傳感器有一根彈簧軸，彈簧軸在精密套筒軸承中移動，并與LVDT鐵芯相連。由于使用精密套筒軸承，測量重復性達到0.000025英寸（0.6 μm）或更高。彈簧施力6-20盎司（視總量程而定），使探針軸達到最大位置。提供的接觸端頭為鍍鉻硬質工具鋼制成的AGD標準9號接觸端頭，完全可以和其它AGD接觸端頭互換使用。 內置電子元件使位置傳感器采用直流供電，產生預校準直流輸出。GHSE750系列傳感器是為了和PLC、數字指示器、A/D轉換器、基于計算機數據處理器以及QC數據收集系統配合使用而設計。 該系列傳感器量程從0.100英寸（2.5毫米）到4.00英寸（100毫米）不等。利用最小平方法求出的最佳直線，最大線性誤差為滿量程輸出的±0.10%。 為便于安裝，機殼正面有一個1/2-20 UNF 2A螺紋，用戶可以用配套的螺紋部件或傳感器附帶的兩個六角螺母安裝LVDT，即裝即用，滿足位置測量和更長量程的測量需要。
GHSE750系列所有型號：GHSE750-100、GHSE750-250、GHSE750-500、GHSE750-1000、GHSE750-2000、GHSE750-4000
· 產品特性量程：0.100-4.00英寸
24V直流輸入，
0-10V預校準直流輸出
非線性：≤±0.10% FSO
重復性：0.000025英寸
直列式接頭，含對接插頭
環境密封達到IEC IP-68防護等級
· 應用領域工業計量系統
電子刻度指示器
金屬制品計量
材料試驗設備
大型軸TIR測量
· 產品規格Input Voltage 24 V DC (標稱)
15-24 V DC ±10%, 30 mA (標稱)
滿量程輸出 0 to 10 V DC
線性誤差 </=±0.25% FSO
重復誤差 <0.000025 英寸 (0.6 μm)
工作溫度 -0°F to +160°F
靈敏度溫度系數 -0.015%/°F (標稱)
|
參數
|
單位
|
GHSE 750-100
|
GHSE 750-250
|
GHSE 750-500
|
GHSE 750-1000
|
GHSE 750-2000
|
GHSE 750-4000
|
|
量程
|
inches
|
0.100
|
0.250
|
0.500
|
1.00
|
2.00
|
4.00
|
|
mm
|
2.5
|
6.3
|
12.7
|
25.4
|
50.8
|
101.6
|
|
靈敏度
|
V/in
|
100
|
40
|
20
|
10
|
5.0
|
2.5
|
|
V/mm
|
4.0
|
1.6
|
0.8
|
0.4
|
0.2
|
0.1
|
|
預行程
|
inches
|
0.12
|
0.13
|
0.10
|
0.10
|
0.05
|
0.02
|
|
mm
|
3.0
|
3.3
|
2.5
|
2.5
|
1.3
|
0.5
|
|
超行程
|
inches
|
0.12
|
0.13
|
0.10
|
0.10
|
0.05
|
0.02
|
|
mm
|
3.0
|
3.3
|
2.5
|
2.5
|
1.3
|
0.5
|
|
長度 "A"
|
inches
|
5.46
|
6.10
|
6.86
|
11.36
|
13.82
|
21.75
|
|
mm
|
139
|
155
|
174
|
289
|
351
|
553
|
|
長度 "B"
|
inches
|
4.36
|
4.99
|
5.75
|
9.87
|
11.40
|
17.19
|
|
mm
|
111
|
127
|
146
|
251
|
291
|
437
|
|
長度 "C"
|
inches
|
2.82
|
3.44
|
4.20
|
6.70
|
8.20
|
11.71
|
|
mm
|
72
|
87
|
107
|
170
|
208
|
297
|
|
機身重量
|
ounces
|
3.1
|
3.6
|
4.3
|
6.4
|
6.7
|
10.5
|
|
grams
|
85
|
102
|
170
|
180
|
185
|
296
|
