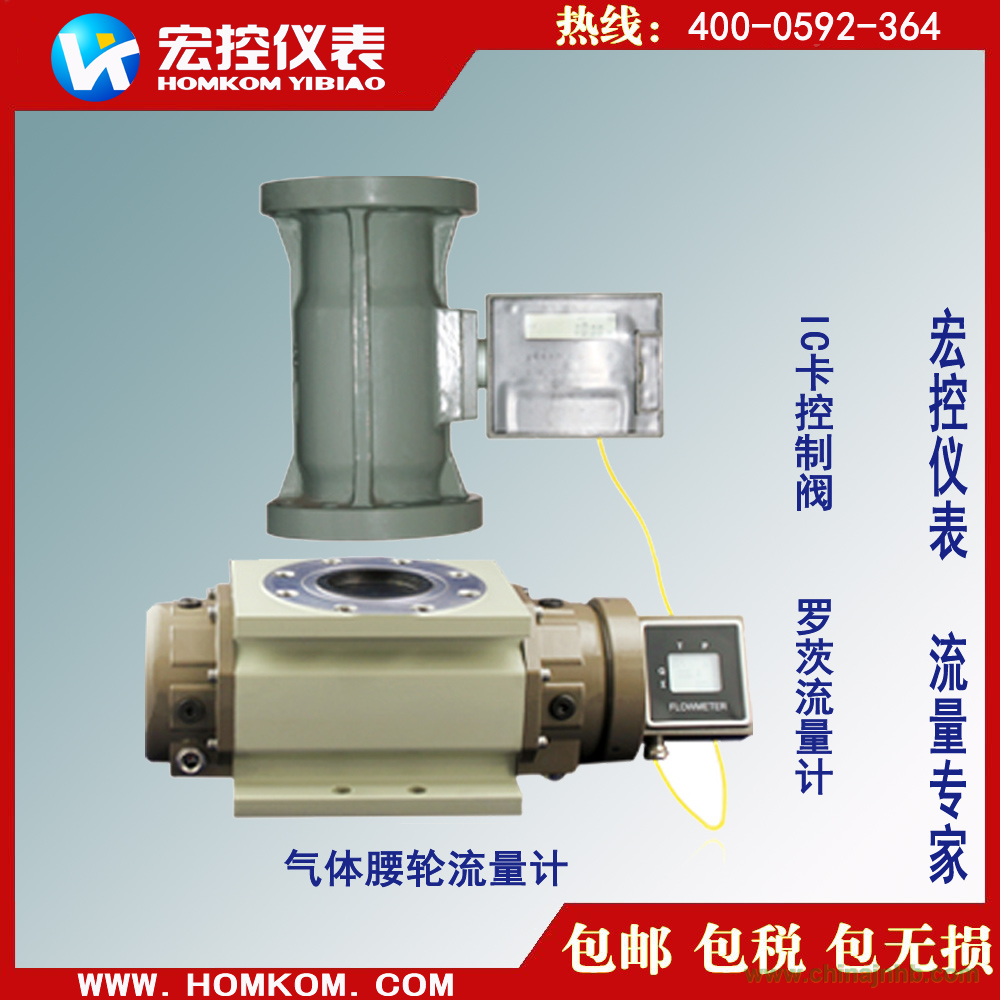

氣體腰輪（羅茨）流量計基于容積式測量原理，用于精確測量流經封閉管道的氣體總量。HKLQ系列氣體腰輪流量計是精確測量氣體流量的儀表，基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由腰輪流量傳感器和流量積算儀（二次表）兩部分組成。
可測氣體 適于測量天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體等非腐蝕性氣體。
應用場合 餐飲、賓館等行業的燃氣商業結算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作標準流量計。
主要技術參數
|
執行標準
|
氣體腰輪流量計JB/T 7385-1994
|
|
檢定規程
|
氣體容積式流量計JJG633-2005
|
|
公稱通徑
|
25mm-250mm
|
|
精度等級
|
±1.5%R、±1.0%R（須定制）
|
|
耐壓等級
|
1.0MPa
|
|
工作電源
|
DC3.6V 鋰電池（1組）
|
|
整機功耗
|
平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW
|
|
數據存儲功能
|
起停記錄、日記錄、定時間間隔記錄等
|
|
使用條件
|
介質溫度
|
-20℃~+80℃
|
相對濕度
|
5%~90%
|
|
環境溫度
|
-30℃~+60℃
|
大氣壓力
|
86Kpa~106Kpa
|
|
儀表材質
|
表體
|
鋁合金或鑄鐵
|
轉換器
|
鑄鋁
|
|
腰輪
|
鋁合金
|
軸承
|
硬質合金
|
|
防護等級
|
IP65
|
|
防爆等級
|
ExiaⅡCT4（本安型）
|
|
符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i” 》標準。
|
氣體腰輪流量計特點
精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量負荷變動大的氣體流量
計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。
電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。
采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低。
就地顯示流量值，并帶多種信號輸出功能。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。
具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。
儀表具有防爆功能，防爆標志為ExiaⅡCT4。
流量計外殼防護等級為IP65。
氣體腰輪流量計基本指標一覽表
|
公稱通徑(mm)
|
流量范圍
m3/h
|
始動流量
m3/h
|
最大壓損
Pa
|
公稱壓力
Mpa
|
精度等級%
|
量程比
|
材質
|
|
25
|
0.8-16
|
0.05
|
120
|
1.0
|
1.0、1.5
|
20:1
|
鋁合金
|
|
32
|
1-20
|
0.05
|
120
|
1.0
|
1.0、1.5
|
20:1
|
鋁合金
|
|
40
|
1.5-30
|
0.07
|
130
|
1.0
|
1.0、1.5
|
20:1
|
鋁合金
|
|
40
|
1.5-40
|
0.07
|
180
|
1.0
|
1.0、1.5
|
30:1
|
鋁合金
|
|
50
|
1-60
|
0.07
|
180
|
1.0
|
1.0、1.5
|
60:1
|
鋁合金
|
|
50
|
1.2-85
|
0.07
|
210
|
1.0
|
1.0、1.5
|
70:1
|
鋁合金
|
|
80
|
1.4-100
|
0.07
|
220
|
1.0
|
1.0、1.5
|
70:1
|
鋁合金
|
|
80
|
1.2-140
|
0.08
|
220
|
1.0
|
1.0、1.5
|
120:1
|
鋁合金
|
|
80
|
2.9-200
|
0.15
|
220
|
1.0
|
1.0、1.5
|
70:1
|
鋁合金
|
|
100
|
3.1-250
|
0.11
|
240
|
1.0
|
1.0、1.5
|
80:1
|
鋁合金
|
|
100
|
2.7-300
|
0.11
|
280
|
1.0
|
1.0、1.5
|
110:1
|
鋁合金
|
|
100
|
4.1-450
|
0.11
|
300
|
1.0
|
1.0、1.5
|
110:1
|
鋁合金
|
|
100
|
4.5-500
|
0.11
|
540
|
1.0
|
1.0、1.5
|
110:1
|
鋁合金
|
|
150
|
8.1-650
|
0.65
|
580
|
1.0
|
1.0、1.5
|
80:1
|
鑄鐵
|
|
150
|
10-800
|
0.76
|
590
|
1.0
|
1.0、1.5
|
80:1
|
鑄鐵
|
|
150
|
12.5-1000
|
0.76
|
600
|
1.0
|
1.0、1.5
|
80:1
|
鑄鐵
|
|
150
|
13.3-1200
|
0.76
|
700
|
1.0
|
1.0、1.5
|
90:1
|
鑄鐵
|
|
200
|
31-1600
|
1.15
|
650
|
1.0
|
1.0、1.5
|
53:1
|
鑄鐵
|
|
250
|
75-3000
|
8.00
|
450
|
1.0
|
1.0、1.5
|
40:1
|
鑄鐵
|
