LBY-2/3型頂板離層指示儀是一種可以監測頂板巖層移動的檢測裝置，它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。
2.儀器結構組成 2.1儀器結構

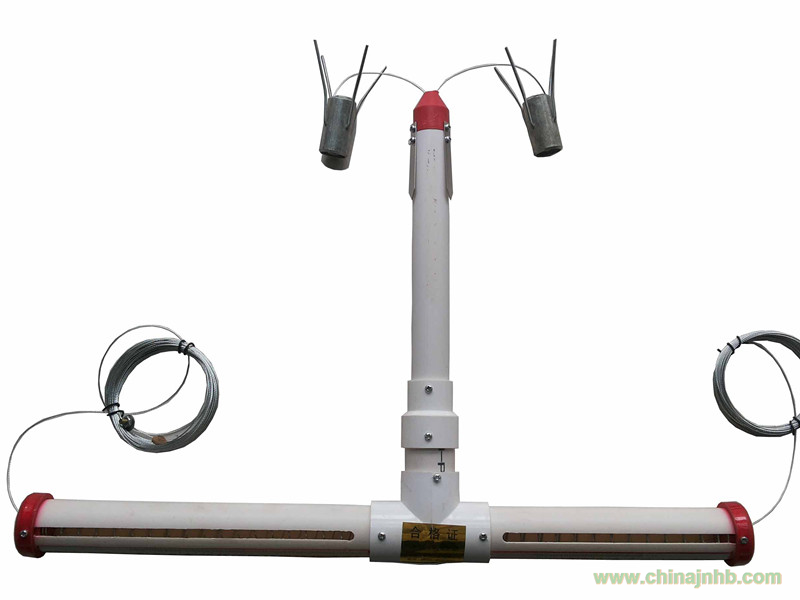

頂板離層指示儀主要由基點錨頭、測繩、套筒、內測筒、外測筒組成。
監測原理
深基點錨頭應固定在鉆空深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。?泵嗣譚段謨欣氬閌保グ?(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
3.儀器安裝
3.1先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。
3.2將淺部錨頭送入至安裝位置。
3.3安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。
3.4外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。
