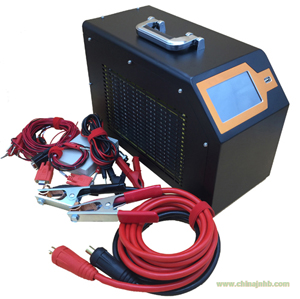

DFT6301智能蓄電池放電測試儀
1.1 概述
該儀器是專門針對蓄電池組進行核對性放電試驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。
該儀器功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，安全可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全。
該儀器系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。
1.2 功能特點
l 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
l 具有核對性容量測試、接續放電、并機負載測試、補償放電、充電監測等功能，可適應各類復雜的現場情況。
l 有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進
行分析、并可生成相應的數據報表。使數據的轉存更加方便。
l 采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
l 自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現
異常等，自動停止放電并報警，同時自動記錄停機方式。
l 多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。
1.3技術指標
|
型號
|
放電電流
|
電池組電壓
|
放電終止電壓
|
供電電源
|
尺寸(mm)
|
重量
|
|
24V50A
|
0～50A
|
DC24V
|
10～30V可調
|
AC220±15%
DC48V
|
265×180×275
|
7kg
|
|
48V100A
|
0～100A
|
DC48V
|
10～60V可調
|
AC220±15%
DC48V
|
415×180×275
|
9kg
|
|
48V200A
|
0～200A
|
520×180×345
|
13kg
|
|
48V300A
|
0～300A
|
570×225×425
|
15kg
|
|
110V20A
|
0～20A
|
DC110V
|
98～121V可調
|
AC220±15%
DC110V
|
265×180×275
|
11kg
|
|
110V60A
|
0～60A
|
415×180×275
|
11kg
|
|
110V100A
|
0～100A
|
520×180×345
|
13kg
|
|
220V30A
|
0～30A
|
DC220V
|
176～275V可調
|
AC220±15%
DC220V
|
415×180×275
|
9kg
|
|
220V50A
|
0～50A
|
520×180×345
|
13kg
|
|
220V100A
|
0～100A
|
570×225×425
|
15kg
|
|
220V160A
|
0～160A
|
600×235×460
|
18kg
|
|
380V20A
|
0～20A
|
DC380V
|
304～456V可調
|
AC220±15%
DC380V
|
570×225×425
|
15kg
|
|
380V50A
|
0～50A
|
600×235×460
|
18kg
|
|
380V100A
|
0～100A
|
500×780×704
|
38kg
|
|
80V～482V20A
|
0～20A
|
DC80V～482V
|
80～482V可調
|
AC220±15%
DC80～482V
|
570×225×425
|
15kg
|
|
80V～482V50A
|
0～50A
|
600×235×460
|
18kg
|
|
80V～482V100A
|
0～100A
|
500×780×704
|
38kg
|
|
測量精度
|
電壓測量精度：0.5% 電流測量精度：1%
|
|
通訊接口
|
數據存儲：USB 并機通訊：RS232
|
|
采樣間隔
|
5s～1min
|
|
散熱方式
|
強制風冷
|
|
工作環境
|
溫度0℃～50℃ 濕度5%～90%
|
|
屏幕尺寸
|
128×64LCD
|
|
存儲容量
|
128M
|
