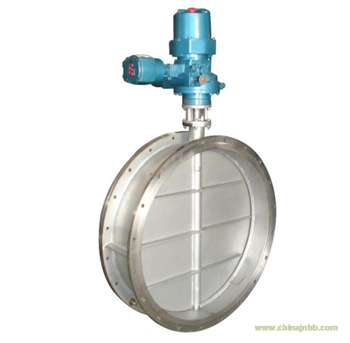

D941W-6C電動調節通風蝶閥有開關型和智能型二種，蝶閥與JL電動執行機構配套，輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保。輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
D941W-6C電動通風調節蝶閥通風電動調節蝶閥D941W-6C主要技術參數
|
公稱通徑
|
DN(mm)
|
500-2000
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
電動通風調節蝶閥D941W-6C 通風電動調節蝶閥D941W-6C 主要零件的材質
|
閥體
|
鑄鋼、不銹鋼、鉻鑲鉬銑鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鋼、不銹鋼、鉻鎳銀鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鉬釷鋼
|
|
填料
|
氟塑料、柔性石墨
|
電動通風調節蝶閥D941W-6C 通風電動調節蝶閥D941W-6C 型號、規格
|
類別
|
直行程
|
角行程
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
|
型號
|
ZDLW-6B(K)
|
ZDLW-6B(K)G
|
ZDRW-6B(K)
|
ZDRW-6B(K)G
|
|
規格
|
DN600～2000
|
DN50～1000
|
電動通風調節蝶閥D941W-6C
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
1900
|
2000
|
|
額定流量
系數kv
|
85
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
34000
|
49000
|
66600
|
87000
|
110000
|
123000
|
136000
|
|
配用電動執行機構型號
|
361L、CH、PSQ、NA、HQ等
|
|
公稱壓力(MPa)
|
0.1 , 0.6 , 1.0
|
|
介質溫度℃
|
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
|
|
轉角范圍
|
平行閘板0～700,傾斜閥板0～600
|
|
流量特性
|
近似百分比
|
|
接管法蘭
|
按JB78-59中對夾式法蘭連接
|
|
動作時間
|
5-60
|
|
閥體材質
|
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti
|
