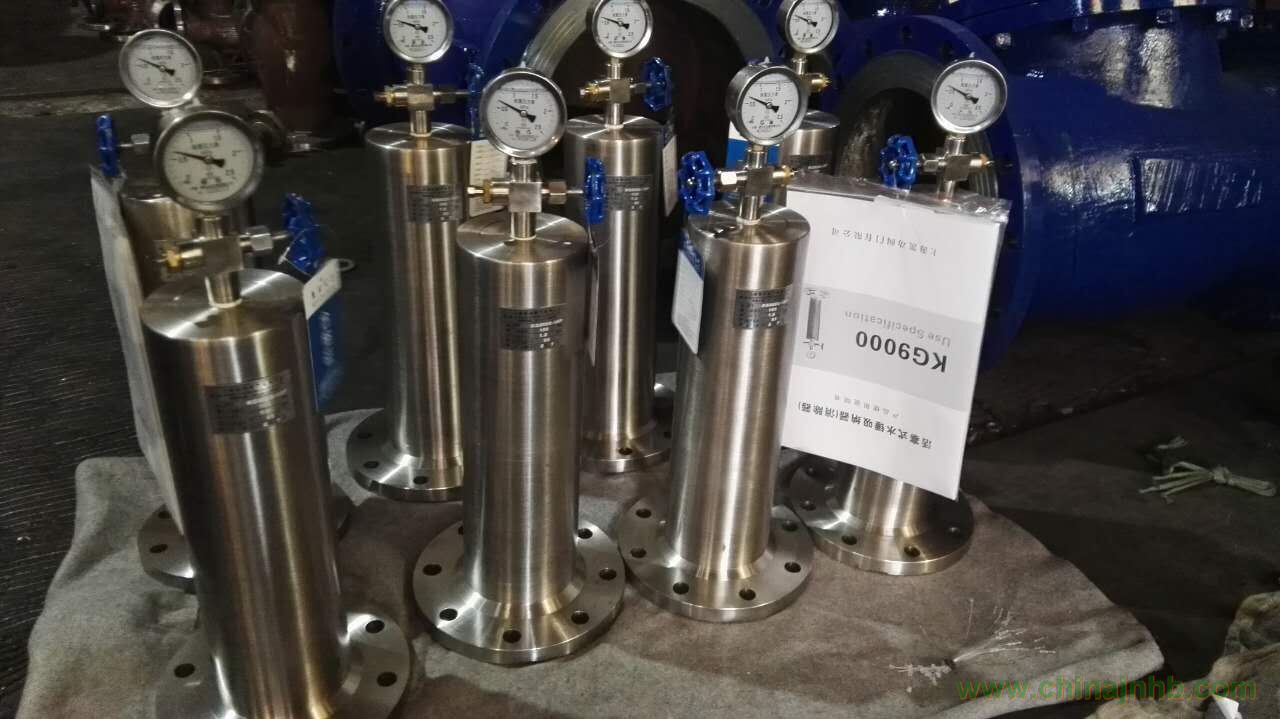

水錘消除器（水錘吸納器、水錘吸收器、水錘防止器）
一、產品概述
水錘消除器在供水及一些液體輸送過程中，時常會出現因閥門或泵的開、關引起管路中力驟然升高的水擊現象，尤其在高層建筑物內最為多見。這種水擊現象也被稱為水錘。它除了會產生煩人的噪聲及振動，其嚴重性更會影響整個管路系統的運行，損壞泵及止回閥等設備。經過對水錘產生及防護的研究，我廠推出了具有卓越水擊吸收力的EN系列水錘消除器。它能有效的消除不規則水擊振蕩，減少水錘壓力對管路的破壞，并且其獨特的設計使之可安裝在水平、垂直、甚至傾斜的管路中，裝、拆都非常方便。本品的結構和優點已被廣泛接受并使用。
二、產品特點
當停泵或閥門關閉時，液體在管中回流所產生的水擊壓力波經過管道到達EN的多孔內管，并通過孔作用在特制的合成橡膠內膽上，使其向外膨脹。在膠膽與外殼之間，在壓縮氣體進行氣墊消能，這樣使水錘的升壓大大緩和。（外形結構如有變動恕不另行通知）
三、型號意義圖
四、安裝示意圖
五、查看性能參數
水錘消除器（水錘吸納器、水錘吸收器、水錘防止器）--性能參數
|
公稱壓力MPa
|
試驗壓力
|
適合介質
|
適宜溫度
|
容氣腔壓力（占管道壓力百分數）
|
|
密封試壓
|
強度試壓
|
|
MPa
|
MPa
|
|
1.6
|
1.76
|
2.4
|
純凈水
|
<=80℃
|
50~70%
|
|
2.5
|
2.75
|
3.75
|
六、KG-9000-16/25活塞式水錘消除器主要外形尺寸與連接尺寸
|
型號
|
公稱通徑DN
|
法蘭直徑D
|
螺栓孔中心圓直徑D1
|
連接凸出部分直徑D2
|
法蘭厚度b
|
總高度H
|
螺孔數量直徑Z-d
|
|
mm
|
英寸
|
|
1.6MPa
|
|
KG9000
|
15
|
1/2
|
95
|
65
|
45
|
14
|
200
|
4-φ14
|
|
KG9000
|
20
|
3/4
|
105
|
75
|
55
|
16
|
300
|
4-φ14
|
|
KG9000
|
25
|
1
|
115
|
85
|
65
|
16
|
320
|
4-φ14
|
|
KG9000
|
32
|
1 1/2
|
140
|
100
|
78
|
18
|
340
|
4-φ18
|
|
KG9000
|
40
|
1 1/2
|
150
|
110
|
85
|
18
|
350
|
4-φ18
|
|
KG9000
|
50
|
2
|
165
|
125
|
100
|
20
|
455
|
4-φ18
|
|
KG9000
|
65
|
2 1/2
|
185
|
145
|
120
|
20
|
505
|
4-φ18
|
|
KG9000
|
80
|
3
|
200
|
160
|
135
|
20
|
745
|
8-φ18
|
|
KG9000
|
100
|
4
|
220
|
180
|
155
|
22
|
765
|
8-φ18
|
|
KG9000
|
125
|
5
|
250
|
210
|
185
|
22
|
796
|
8-φ18
|
|
KG9000
|
150
|
6
|
285
|
240
|
210
|
24
|
828
|
8-φ23
|
|
KG9000
|
200
|
8
|
340
|
295
|
265
|
24
|
918
|
12-φ23
|
|
KG9000
|
250
|
10
|
405
|
355
|
320
|
26
|
948
|
12-φ25
|
|
KG9000
|
300
|
12
|
460
|
410
|
375
|
28
|
970
|
12-φ25
|
|
2.5MPa
|
|
KG9000
|
15
|
1/2
|
95
|
65
|
45
|
14
|
220
|
4-φ14
|
|
KG9000
|
20
|
3/4
|
105
|
75
|
55
|
16
|
320
|
4-φ14
|
|
KG9000
|
25
|
1
|
115
|
85
|
65
|
16
|
340
|
4-φ14
|
|
KG9000
|
32
|
1 1/4
|
140
|
100
|
78
|
18
|
350
|
4-φ18
|
|
KG9000
|
40
|
1 1/2
|
150
|
110
|
85
|
18
|
380
|
4-φ18
|
|
KG9000
|
50
|
2
|
165
|
125
|
100
|
20
|
455
|
4-φ18
|
|
KG9000
|
65
|
2 1/2
|
185
|
145
|
120
|
22
|
505
|
8-φ18
|
|
KG9000
|
80
|
3
|
200
|
160
|
135
|
24
|
745
|
8-φ18
|
|
KG9000
|
100
|
4
|
235
|
190
|
160
|
24
|
765
|
8-φ23
|
|
KG9000
|
125
|
5
|
270
|
220
|
188
|
26
|
796
|
8-φ25
|
|
KG9000
|
150
|
6
|
300
|
250
|
218
|
28
|
828
|
8-φ25
|
|
KG9000
|
200
|
8
|
360
|
310
|
278
|
30
|
918
|
12-φ25
|
|
KG9000
|
250
|
10
|
425
|
370
|
332
|
32
|
948
|
12-φ30
|
|
KG9000
|
300
|
12
|
485
|
430
|
390
|
34
|
970
|
16-φ30
|
