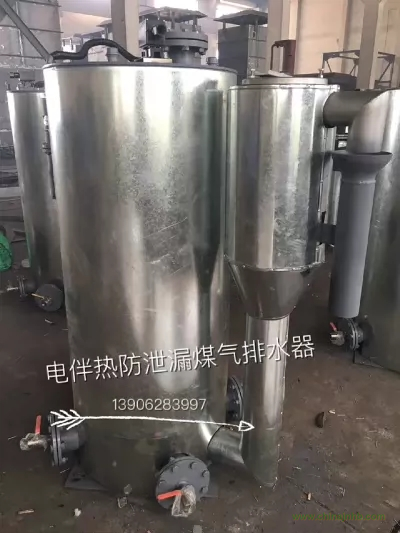

超壓自閉本質防泄漏煤氣排水器  ZMP5SI-1-4000

   我公司研制的ZMP5SI-1系列氣體輸送管道超壓自閉本質防泄漏煤氣排水器, 摒棄了傳統的排水器設計理念,應用了免補充水、壓力自適應、自動鎖氣和自動排水專利技術,具有自動鎖氣和自動排水功能,是目前國內最先進的氣體輸送管道冷凝水排出設備,可廣泛應于冶金、化工等工礦企業1.0MPa壓力等級以下煤氣、壓縮空氣、蒸汽等管道冷凝水的自動排放。

結構和原理

                                                                               ZMP5SI-1系列超壓自閉本質防泄漏煤氣排水器采用筒式結構,筒體內部裝有鎖氣裝置和溢流裝置,兩裝置采用特殊材質,精密配合,實現聯動。在排水器正常工作水位狀態下,鎖氣裝置常開,介質管道冷凝水通過溢流通道外排;當排水器水位低于正常水位時,鎖氣裝置自動關閉,防止管道介質通過溢流裝置外泄。
排水器上部設計有壓力自適應裝置,可用于企業各種須排水的氣體介質管道上,與輸送介質的壓力無關,這是對傳統排水器設計理念的的根本變革。
排水器在初次安裝投運和檢修恢復運行以及在運行過程中均無須充加補充水,排水器上部設計有巡檢閥,便于檢查排水器沉積淤泥堵塞及鎖氣裝置的有效性情況,排水器底部設計有清污手孔和排污閥。
功能特點

與傳統排水器相比,該系列排水器具有如下特點:免補水及節能環保功能。排水器在初次安裝投運和檢修恢復運行以及在運行過程中均無須充加補充水,由于采用與傳統排水溝器不同的設計理念,該排水器溢流水位不受管網介質壓力波動影響,使用該排水器,企業可大量節約補充水管網的設計、安裝施工及補充水管網的運行、維護費用,而且排水器不耗水,溢流外排廢水量也大量減少,少量的冷凝水可集中收集定期處理,解決大量污水處理難題,消除環境污染,節能環保功能強。

壓力自適應功能。傳統的排水器設計,其水封高度與管道介質的運行壓力有關,特別是在0.1MPa以上介質壓力的管道上使用傳統的排水器,有其突出的不適應性,該系列自動排水器設計有壓力自適應裝置,同一個排水器可用于不同種類、1.0MPa以下不同壓力的氣體介質輸送管道中,排水器的水封高度設計與介質壓力無關,徹底解決了傳統排水器不能用于中、高壓介質管道排水的難題。

外形結構簡單,安裝方便。超壓自閉本質防泄漏煤氣排水器ZMP5SI型,適應壓力0.1—1.0MPa自動排水器,設計筒體結構,外形尺寸基本一致,且外部布管少,所占安裝空間小,安裝簡單、方便,特別對于北方寒冷地區,其保溫防凍處理也相對容易。
安裝和使用

排水器就位、排水器與介質管道的連接安裝由用戶完成。
2.排水器安裝時應盡量使設備主體軸線與設備基礎平面垂直。
3.排水器安裝連接完畢后,無須充加補充水,打開與介質管連接的閥門,排水器即處于工作狀態。 4.排水器投入使用后,只需作定期的巡查和沉積淤泥的清理。 5.故障診斷及排除:當排水器溢流口有水排出，打開巡檢閥時 有氣體噴出，說明該排水器工作正常;當排水器的溢流口無水排出，打開巡檢閥時噴出大量冷凝水，說明該排水器已出故障。排水器故障原因
主要表現在沉積淤泥太多,將溢流裝置堵塞和內置鎖氣裝置使用時間太長,銹蝕穿孔失效等方面。
