YA42H安全溢流閥/上海良工閥門

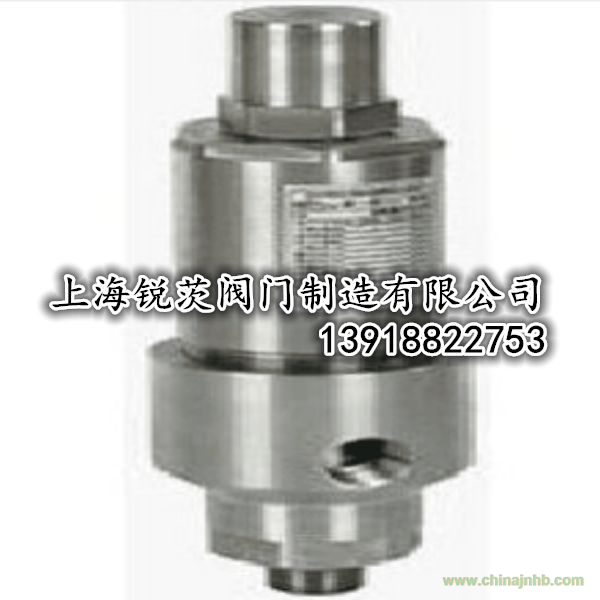

YA42H安全溢流閥
產品工作原理和用途：
安全溢流閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
YA42H、YA802Y型安全溢流閥適用于工作溫度≤200℃的石油、化工以及其它液壓輸送管路中，作為設備的超壓保護裝置。
產品結構特點：
既能克服通常直動式結構的閥在大流量或高壓力場合受彈簧及閥結構尺寸所限、難以使用及卸流流量對調壓偏差影響大的缺點，又能克服先導式結構的閥反應速度慢、制造成本高、使用可靠性差的缺點；同時能減輕上述兩種結構閥在開啟、關閉時的溢流特性曲線重復性差、粘滯現象嚴重等狀況，減小閥的壓力不靈敏區。
產品性能參數：
|
型號
|
公稱壓力
|
開啟壓力分級
|
工作溫度（℃）
|
適用介質
|
|
AY42H-160
YA802Y-160
|
16
|
6.3～16.0
|
200
|
水、油品等
|
|
AY42H-250
YA802Y-250
|
25
|
10.0～25.0
|
|
AY42H-400 YA802Y-400
YA802Y-600
|
40.0-60.0
|
20.0～60.0
|
產品主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
碳鋼
|
|
閥座
|
不銹鋼
|
|
閥瓣
|
不銹鋼
|
|
閥蓋
|
焊接件
|
|
彈簧
|
50CrVA
|
產品主要尺寸：
|
型號
|
公稱通徑
DN
|
B
|
D
|
Z-Φd
|
M
|
do
|
K
|
L1
|
Rc
|
b
|
ɡ
|
≈H
|
|
YA42H-160
YA42H-250
YA42H-400
|
10
|
95
|
105
|
4-18
|
M33×3
|
10
|
88
|
117
|
Rc3/4〞
|
25
|
20
|
248
|
|
15
|
105
|
135
|
6-26
|
M48×3
|
15
|
95
|
140
|
Rc1〞
|
25
|
25
|
290
|
|
20
|
135
|
200
|
6-29
|
M56×3
|
20
|
145
|
170
|
Rc11/2〞
|
40
|
30
|
356
|
|
25
|
140
|
200
|
6-29
|
M64×3
|
25
|
145
|
173
|
Rc2〞
|
40
|
38
|
440
|
|
32
|
160
|
210
|
6-29
|
M64×3
|
32
|
155
|
181
|
Rc21/2〞
|
40
|
40
|
520
|
