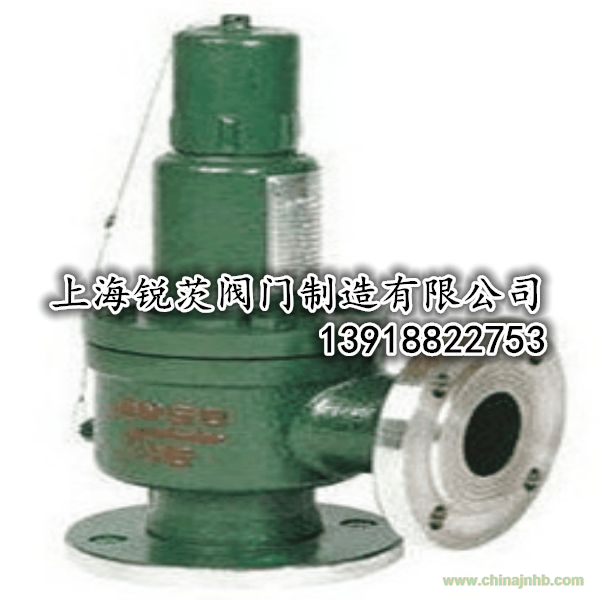

KA42Y抗硫彈簧封閉全啟式安全閥/中國遠大閥門
KA42Y抗硫彈簧封閉全啟式安全閥適用于工作溫度≤200℃酸性天然氣等介質的設備和管路上,作為超壓保護裝置。
1、彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。
主要性能參數
|
型號
|
整定壓力/Mpa
|
密封試驗壓力/Mpa
|
排放壓力/Mpa
|
回座壓力/Mpa
|
開啟高度/mm
|
適用溫度℃
|
適用介質
|
排量系數
|
|
KA42Y-16C
KA42Y-16P
|
Pk=0.1-1.6
|
Pk<0.3時，Pk-0.03，pk>0.3時，為90%整定壓力
|
≤1.1*整定壓力
|
≥85%整定壓力
|
≥1/4喉徑
|
-29-121
|
酸性天然氣
|
0.7
|
|
KA42Y-40
KA42Y-40P
|
Pk=1.3-4.6
|
|
KA42Y-64
KA42Y-64P
|
Pk=3.2-6.4
|
|
KA42Y-100
KA42Y-100P
|
Pk=5.0-10
|
產品主要零件材料
|
型號
|
零件名稱
|
|
閥體
|
閥座、導向套
|
彈簧
|
調節螺桿
|
|
KA42Y-16C
KA42Y-40
KA42Y-64
KA42Y-100
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
50CrVA包覆氟塑料
|
碳素鋼
|
|
KA42Y-16P
KA42Y-40P
KA42Y-64P
KA42Y-100P
|
鉻鎳鈦不銹鋼
|
鉻不銹鋼
|
產品主要尺寸
KA42Y-16C，KA42Y-16P，KA42Y-25，KA42Y-25P
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
L
|
L1
|
D
|
D1
|
D2
|
b
|
Z-φd
|
d0
|
H
|
出口法蘭
|
|
25
|
100
|
95
|
115
|
85
|
65
|
16
|
4-φ14
|
15
|
250
|
PN16，DN32
|
10
|
|
32
|
115
|
100
|
140
|
100
|
78
|
18
|
4-φ18
|
20
|
277
|
PN16，DN40
|
11
|
|
40
|
120
|
110
|
150
|
110
|
84
|
18
|
4-φ18
|
25
|
281
|
PN16，DN50
|
13
|
|
50
|
135
|
120
|
165
|
125
|
99
|
20
|
4-φ18
|
32
|
307
|
PN16，DN65
|
15
|
|
80
|
170
|
135
|
200
|
160
|
132
|
20
|
8-φ18
|
50
|
429
|
PN16，DN100
|
40
|
|
100
|
200
|
160
|
220
|
180
|
158
|
22
|
8-φ18
|
65
|
530
|
PN16，DN125
|
61
|
|
150
|
250
|
210
|
280
|
240
|
210
|
24
|
8-φ23
|
100
|
675
|
PN16，DN200
|
120
|
KA42Y-40，KA42Y-40P
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
L
|
L1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
d0
|
H
|
出口法蘭
|
|
25
|
100
|
95
|
115
|
85
|
65
|
58
|
16
|
4-φ14
|
15
|
250
|
PN16，DN32
|
11
|
|
32
|
115
|
100
|
140
|
100
|
76
|
66
|
18
|
4-φ18
|
20
|
287
|
PN16，DN40
|
12
|
|
40
|
120
|
110
|
150
|
110
|
85
|
76
|
18
|
4-φ18
|
25
|
291
|
PN16，DN50
|
15
|
|
50
|
135
|
120
|
165
|
125
|
100
|
88
|
20
|
4-φ18
|
32
|
335
|
PN16，DN65
|
19
|
|
80
|
170
|
135
|
200
|
160
|
135
|
121
|
22
|
8-φ18
|
50
|
503
|
PN16，DN100
|
54
|
|
100
|
200
|
160
|
220
|
180
|
160
|
150
|
24
|
8-φ23
|
65
|
580
|
PN16，DN125
|
75
|
|
150
|
250
|
210
|
280
|
240
|
218
|
204
|
30
|
8-φ25
|
100
|
742
|
PN16，DN200
|
162
|
KA42Y-64，KA42Y-64P
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
L
|
L1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
d0
|
H
|
出口法蘭
|
|
40
|
135
|
120
|
165
|
125
|
95
|
76
|
24
|
4-φ23
|
25
|
346
|
PN16，DN50
|
30
|
|
50
|
160
|
130
|
175
|
135
|
105
|
88
|
26
|
4-φ23
|
32
|
368
|
PN16，DN65
|
35
|
|
80
|
175
|
160
|
210
|
170
|
140
|
121
|
30
|
8-φ23
|
50
|
500
|
PN16，DN100
|
80
|
|
100
|
220
|
200
|
250
|
200
|
168
|
150
|
32
|
8-φ25
|
65
|
835
|
PN16，DN125
|
110
|
KA42Y-100，KA42Y-100P
|
公稱通徑DN/mm
|
尺寸/mm
|
重量/kg
|
|
L
|
L1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
d0
|
H
|
出口法蘭
|
|
40
|
135
|
120
|
165
|
125
|
95
|
76
|
26
|
4-φ23
|
25
|
346
|
PN16，DN50
|
30
|
|
50
|
160
|
130
|
175
|
135
|
105
|
88
|
28
|
4-φ25
|
32
|
368
|
PN16，DN65
|
34
|
|
80
|
175
|
160
|
210
|
170
|
140
|
121
|
34
|
8-φ25
|
50
|
500
|
PN16，DN100
|
80
|
|
100
|
220
|
200
|
250
|
200
|
168
|
150
|
38
|
8-φ30
|
65
|
835
|
PN16，DN125
|
110
|
|
150
|
285
|
260
|
350
|
290
|
250
|
204
|
46
|
12-φ34
|
100
|
890
|
PN16，DN200
|
170
|
