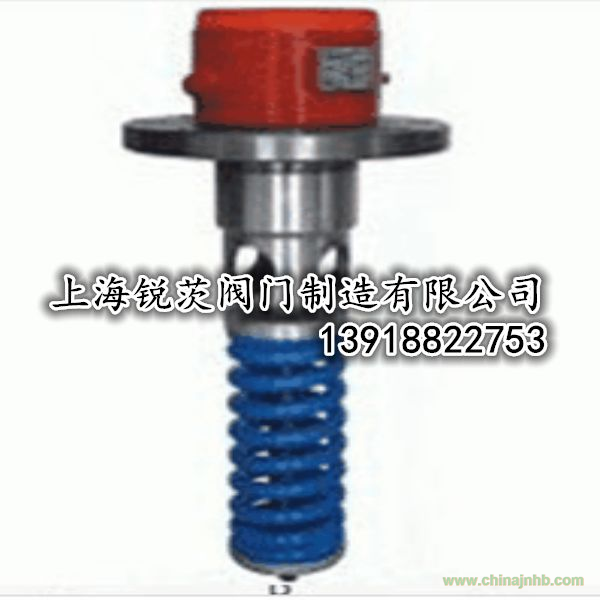

ANA42F內裝式安全閥
產品工作原理和用途：
一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器最為重要的安全附件之一,它的功能是：當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內的壓力降到允許值時,閥又自動關閉,使容器內壓力始終低于允許壓力的上限,自動防止因超壓而可能出現的事故。
ANA42F型內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
產品結構特點：
內裝式安全閥其彈簧是直接裸露在外面的，缺點一是在運輸、安裝的過程中容易損壞，而且很容易被介質腐蝕，導致整定壓力不準確，嚴重時彈簧斷裂，介質從閥口處泄漏，發生不可預料的后果。缺點二是當內裝式安全閥在開啟或關閉時，下彈簧座與彈簧的伸縮引起的快速移動在液相介質中產生很大的阻力，同時可能會產水擊現象，直接影響到閥門的整定壓力、啟閉壓力、開啟高度、回座密封性等性能。
產品主要零件材料：
|
NO.
|
零件名稱
|
材料
|
|
1
|
閥瓣
|
碳鋼
|
|
2
|
密封墊
|
聚四氟乙烯
|
|
3
|
閥體
|
碳鋼
|
|
4
|
閥桿
|
1Cr18Ni9Ti
|
|
5
|
閥座
|
碳鋼
|
|
6
|
支架
|
碳鋼
|
產品主要尺寸：
|
公稱通徑
|
尺寸
|
|
|
|
|
|
|
|
|
|
|
L
|
D
|
D1
|
D2
|
do
|
b
|
f
|
Z-?d
|
H≈
|
|
50
|
95
|
160
|
125
|
100
|
34
|
20
|
3
|
4-18
|
376
|
|
80
|
99
|
235
|
190
|
149
|
52
|
25
|
4.5
|
8-22
|
512
|
