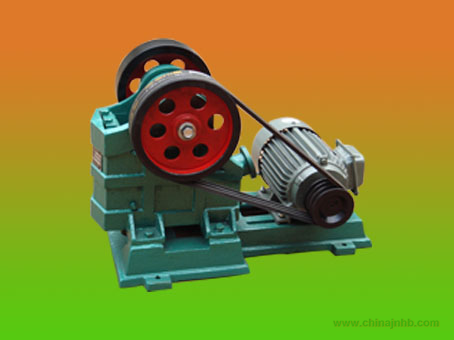

PE100X60鄂式破碎機   紹興澤儀儀器有限公司

一、概述

鄂式破碎機是出現較早的破碎設備，澤儀儀器因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，華南公司為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力鄂式破碎機。

二、技術參數

1、給料口尺寸：100*60 mm

2、最大給料尺寸：45 mm

3、排料口尺寸：6~10 mm

4、生產率：230~400公斤/ 小時

5、電動機型號：Y90L-4

6、轉速：1400 rmp

7、功率：1.5 kw

8、電壓：380V

9、外形尺寸（長*寬*高）：730*355*377.5 mm

10、重量：126 kg

三、結構

本機器主要由機體、偏心軸、連桿、定鄂板、動鄂板、調節機構、手輪、橫桿等組成。

四、工作原理

100*60鄂式破碎機工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動鄂周期地靠近、離開定鄂，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。

五、安裝及注意事項

1、機體安裝基礎必須牢靠、平整，以防機體受力不均引起破裂。

2、試車前必須檢查各緊固螺絲是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應以排除方可試車。

3、試車前必須空載試車，空試時旋動小手輪以檢查調節機構是否靈活。空載半小時后無異常現象方可使用。

4、破碎物料的硬度最好不要超過中等硬度，以免加快零件的損壞減少壽命。

5、為了出料方便，安裝時可適當提高整機的安裝高度。
