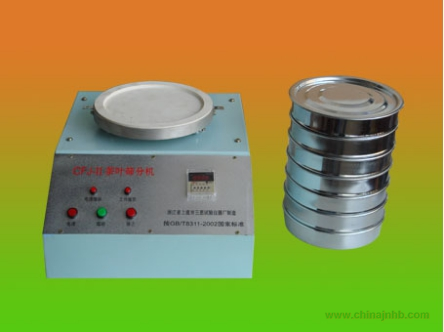

CFJ-II茶葉篩分機 紹興澤儀儀器有限公司
一、概述
紹興澤儀儀器有限公司研制生產的CFJ-II型茶葉粉末和碎茶篩分機，系按GB/T8311-2002國家標準《茶粉末和碎茶含量測定》進行設計。是采用篩分法測定茶中粉末、碎茶含量的檢測設備。該產品試制中一直得到中華全國供銷合作總社茶葉研究院、國家茶葉質量監督檢驗中心眾多專家的指導，使產品的性能和質量得到進一步提高，用戶可以方便地使用茶葉篩分機開展茶葉粉末和碎茶的測定。CFJ-II茶葉篩分機為QS認證專用設備和質量監督檢驗部門的必備檢測設備。
二、CFJ-II型茶葉篩分機技術參數
1、篩盤回轉速度：200+0 -5r/min
2、篩盤回旋幅度：60mm
3、自控轉數精度：N +0.5 0（N為預置轉數）
4、電源電壓：220±10％V,50HZ
5、功率：60W
6、外形尺寸：446*361*360
7、整機凈重：25kg
三、儀器裝箱清單
1、儀器主機 1 臺
2、茶葉標準驗篩 1套
3、產品說明書 1 本
4、電源線 1 根
5、產品合格證及保修卡 各1本
6、保險絲0.5A 3A 各2個
7、另附:GB/T8311-2002《茶葉粉末和碎茶含量測定》
四、儀器維護保養及附件
1.儀器應放置在堅固、平穩、干燥、通風的平臺上。
2.儀器應經常保持清潔干燥,長期不用時應拔掉電源,蓋上防塵罩。
五、測定方法
1.精制茶
1.1條、圓形茶:稱取充分混勻的試樣100g(準確至0.1 g),倒入孔徑1.25mm的碎茶篩和孔徑0.63mm粉末篩的檢驗套篩內,蓋上篩蓋,按下起動按鈕,篩動100轉。將粉末篩的篩下物稱量(準確至0.1 g),即為粉末含量.移去碎茶篩的篩上物,再將粉末篩篩面上的碎茶重新倒入下接篩底的碎茶篩內,蓋上篩蓋,放在電動篩分機上,篩動50轉，將篩下物稱量(準確至0.1 g)即為碎茶含量。
1.2粗形茶: 稱取充分混勻的試樣100g(準確至0.1 g),倒入孔徑1.60mm的碎茶篩和孔徑0.45mm粉末篩的檢驗套篩內,蓋上篩蓋,按下起動按鈕,篩動100轉.將粉末篩的篩下物稱量(準確至0.1g),即為粉末含量.再將粉末篩面上的碎茶稱量(準確至0.1g),即為碎茶含量。
1.3碎\片末形茶:稱取充分混勻的試樣100g(準確至0.1g),倒入規定的粉末篩內,篩動100轉.將篩下物稱量(準確至0.1g),即為粉末含量)。
計算公式
茶葉碎末含量分?jǐn)?shù)計算: 碎末茶(%)=M1/M *100
茶葉粉末含量分?jǐn)?shù)計算: 粉末(%)= M2/M *100
茶葉粉末含量分?jǐn)?shù)計算: 碎茶(%)= M3/M *100
式中：M1為篩下碎末茶質量，g
M2為篩下粉末質量，g
M3為篩下碎茶質量，g
M為試樣質量，g
六、茶葉篩分機工作原理
茶葉篩由主體箱和控制箱二部分組成,主體箱內裝有電動機和傳動部件。電機通過減速箱采用減速輪變一級減速,按一定的速比減速至篩分機所需的200 r/min來驅動托盤旋轉,托盤上裝有兩個鉤爪,抓住三格篩盤,篩盤隨托盤一起作回轉運動,完成茶葉篩分功能。主體箱骨架采用鑄件拼裝式結構,鋼性好,使箱體工作時保持平穩及低噪聲。
控制箱由婁控電路,剎車器及中間繼電器等部件組成,預置好篩動”圈數”,按動啟動按鈕,計數電路即開始工作,篩盤每轉去一圈,霍爾傳感器輸出一個數字電壓信號,供計數器計數,數碼管顯示,當篩盤旋轉到預置的’圈數’時,繼電器自動切斷電機的交流電路,同時剎車器工作,并延時0.3~0.5秒使篩盤停轉.達到自控精度N +0.5 0技術指標,喇叭發出音樂聲,即表示篩分結束。
七、操作方法:
1.插上電源(電源插座里應有可靠接地)
2.按下電源開關,電源指示燈亮,儀表窗上顯示”0000”,儀表設置必須在F檔上如”0000F”
3.按減數鍵或加數鍵設定您所需的轉數如”0000F”回轉數為100圈.
4.將茶葉試樣置于規定的標準檢驗篩,蓋上篩蓋、扣緊,、爪。
5.按一下起動按鈕,使繼電器吸合電源通過繼電器主觸頭電源流入電機,使電機轉動,這時霍爾傳感器與之同時工作記錄每一轉等。回轉圈數達到您所設置回轉圈數時,傳感器信號進入儀表,這時顯示窗上的數字逐漸往上升,升到設置圈數,使繼電器線圈斷開電源電機停止,儀表顯示”0100”峰鳴器發出提示音,提示您第一個試驗結束,按一下儀表上復位鍵,峰鳴器停止發出提示音,等待儀器處于等于下一個試驗狀態(注意試驗完畢,必須按一下復位鍵)。
6.試驗完畢關閉電源開關,電源指示燈熄。
7.拉開鉤爪,卸下檢驗篩,按GB/T8311-2002《茶粉末和碎茶含量測定》的規定穩重及計算結果。
