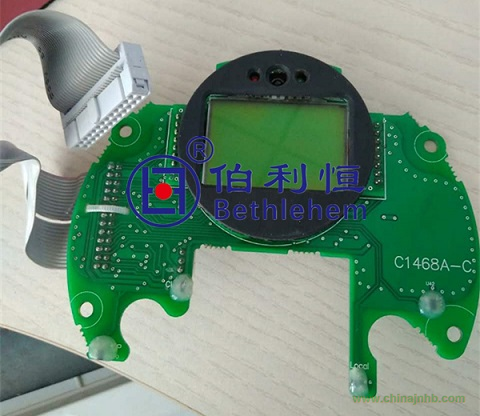

QB-SK-3Q-D-TK開關力矩操作板

基本誤差：≤±1%

負載電阻：Ⅱ型1KΩ    Ⅲ型750Ω
限位：Ⅱ型800Ω    Ⅲ型650Ω

上下限位：上限50～100％    下限0～50％
電源電壓：220V 50Hz
環境溫度：0～+50℃
環境濕度：10～70％
安裝尺寸：4-Φ5.5×85×158

SKJ電子式電動執行機構電器部分

電子式電動執行機構是由減速器、QB-SK-3Q-D-TK開關力矩操作板，位置發送電路、放大電路及輸出電路四部分組成。

一、電子式位置發送電路：

WF—4型位置發送器是DKJ、ZKJ角行程電動執行器的關鍵部件，它的性能優劣直接影響整機的可靠性。WF—4型位發在電路設計上采用了高抗干擾電路，因而具有性能穩定可靠，調試方便，抗干擾能力強的特點。其中WF—5型位發外型設計為圓型，具有防塵、防水、拆裝方便、快捷、結構簡單的優點，與WF—4型位發通用。

(一）特點：

WF—4型，WF—5型位置發送器是由角位移傳感元件、QB-SK-3Q-D-TK開關力矩操作板，電流變換器、終端電氣限位開關組成。

其特點：

1、位移傳感元件采用高精度、長壽命的導電塑料電位器，它與行程控制機構同軸；且電位器與轉軸采用拔桿連接軸雙端軸套固定，不會發生電位器卡滯或空轉現象，結構合理、調整方便。

2、電流變換器所用元器件經嚴格老化、篩選，因而整機性能穩定可靠。并且具有很強的抗干擾能力。

3、輸出電流量程調整方便.在電路板上將C、D兩端開路其輸出電流0—10mADC；QB-SK-3Q-D-TK開關力矩操作板，將C、D兩端短接其輸出電流為4—20mADC。

4、電路板上的電位器W2和W3分別用來調節位置輸出電流的起點和滿量程，在調試中二者互不影響，故調試一次即可完成，不必反復進行，使現場調試變得簡單，容易。

5、為使用戶現場調試方便，電路板上設有監測點P、M，在不斷電情況下，檢測P、M兩點電壓值即讀出輸出信號，也可在M、N兩端串入電流表直接讀出輸出電流值，在用電壓監測時與輸出電流對應關系為：

Ⅱ型 0—10mA   DC       0—1V DC；

Ⅲ型 4—20mA   DC  QB-SK-3Q-D-TK開關力矩操作板，   0.2—1V DC；
