【河北奧科】CNMC型逆流脈沖反吹袋式除塵器
一、設備概述：
該設備是引進國外新技術，通過消化改進的一種新型高效脈沖袋式除塵器。它具有處理風量大、凈化效率高、占地面積小、濾袋磨損小、使用壽命長、更換濾袋簡單、維護保養方便、操作簡便易行、清灰安全可靠等優點，廣泛適用于各行各業各工礦常溫、高溫含塵氣體的凈化回收利用，近年來已在我國各省市大量推廣應用，替代進口。
二、工作原理：
含塵氣體從進風口進入濾袋器，經濾袋外表面進行過濾，凈化后的氣體從濾袋內部流向上部各小室，并通過長文氏管從出風口排出。吸附在濾袋外表面上的粉塵，當達到一定數值時，由程控系統控制定時進行噴吹，即高壓空氣噴向長文氏管的同時將以凈化的氣體反吹向?yàn)V袋內，形成較大的壓差，將粉塵清除下來，從而達到清灰的目的，并使整個系統阻力保持穩定，反吹下來的粉塵落到下箱體底部有螺旋輸送機排出回收。
三、設備特點：
1.受環境、溫度等的制約條件少，可全天候工作。
2.該工藝采用分室排氣，脈沖反吹清灰方式，是當前國內最好的一種。
3.在結構上取消了噴吹管和濾袋上端的小文氏管，上箱體分隔成十八個互不相通的小室，并與一個長文氏管相通，利用程控脈沖達到清灰目的。噴吹氣流順暢，物理特性更合理，結構簡單，操作維護方便。
4.濾室內無任何轉動部件，提高了安全性，降低了維護難度。
5.上揭蓋操作，檢查和拆裝濾袋均無需進入過濾室。
6.分離上中箱體的花板邊壓制成一定錐形孔，使之與濾袋形成光滑接觸面，密封性好，減少孔邊與濾袋的磨損，延長濾袋的使用壽命。
7.采用外濾式除塵，清灰更方便。
8.濾袋采用進口美塔斯高溫針刺氈，耐溫高，性能穩定。
9.采用特殊龍骨，耐腐蝕，不變形。
10、均有檢查（檢修）門，方便操作，易于維護。
11、大口徑電磁脈沖閥，控制精度高，穩定性強，故障率低。
12、清灰用壓縮空氣的壓力低，耗氣量小。使用獨立氣源供氣，安全可靠。
13、各儀器儀表直觀顯示，由控制柜集中控制，運行操作方便。
14、所有配件均定型生產，針對性強。
15、電氣系統使用低壓（24v）控制，安全可靠無危險。
16、裝有溫度監控系統，超溫報警，自動降溫，安全系數大。
17、設備結構合理，占地面積小，可安裝在室內外。
18、設備處理風量大，系統阻力小，適用范圍廣（常溫、高溫含塵濃度小于60g/m3混合氣體的凈化回收處理）。
四、結構原理：
CNMC型逆流反吹脈沖袋式除塵器的主要結構由以下四部分組成：
上箱體由可掀起的換袋門蓋、護欄、花板、濾袋、長文氏管、進出風通道和兩側風口組成。
下箱體由灰斗、檢查門、減速裝置和輸灰排灰裝置組成。

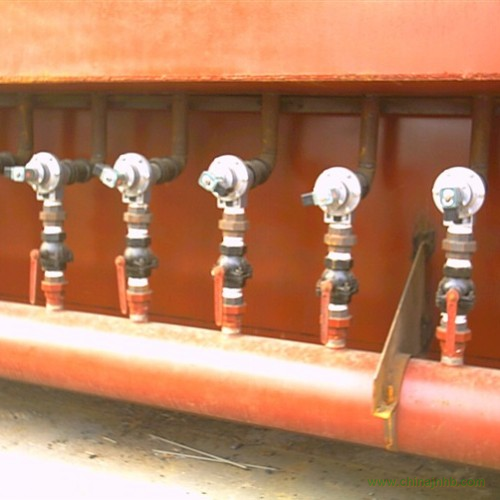

噴吹系統由電磁脈沖閥、氣包和防護裝置組成。
控制系統由脈沖控制儀和電氣控制柜組成。
