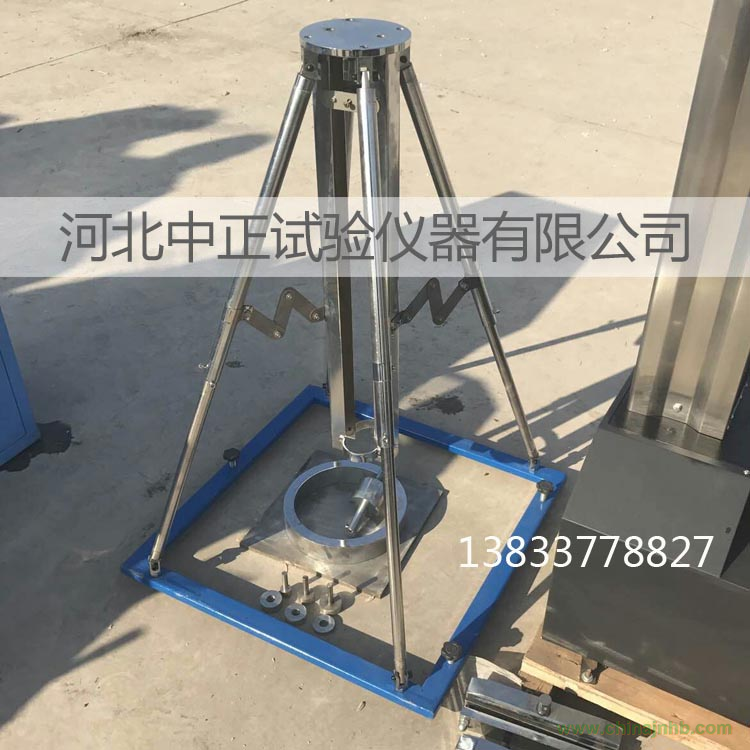

QSX-28防水卷材抗沖擊性能試驗儀 防水卷材抗沖擊穿刺試驗儀 防水卷材抗沖擊試驗儀

一、概述：

抗沖擊性能試驗儀是依據國家標準GB/T 328.24—2007《建筑防水卷材試驗方法》“第24部分：瀝青和高分子防水卷材抗沖擊性能”而設計的。適用于瀝青和高分子屋面防水卷材沖擊穿刺試驗。

二、防水卷材抗沖擊性能試驗機主要技術指標：

1、落錘垂直下落高度：（600±5）mm

2、落錘組件質量：（1000±10）g

3、穿刺工具直徑（及配重環）：Φ10mm（厚7.5mm配重環）、

Φ20mm（厚6mm配重環）、

Φ30mm（厚4mm配重環）、

Φ40mm（無）

4、壓環尺寸及質量：內圓直徑Φ200mm 、（5000±50）g

5、不銹鋼板尺寸： 300×300×10mm

6、聚苯乙烯板尺寸：300×300×50mm

三、試驗步驟：

1、從卷材寬度方向距邊緣100mm外裁取至少約300mm*300*mm的10個試件，試件在規定的條件下至少放置24h。

2、試驗在（23±2）℃進行，必要時采用（-10±2）℃。對后面的條件，試件冷凍至（-10±2）℃。當試件從冷凍箱取出，在室溫下應在10s內試驗。

3、每次試驗采用新的試件和新的聚苯乙烯板。

4、試件平放在絕熱材料上，上表面朝上，并用壓環壓住，聚苯乙烯板放在混凝土基礎的不銹鋼板上。

5、落錘當釋放時，能從距試件上表面垂直高度（600±5）mm的位置自由下落。

6、穿刺工具應沖擊壓環下試件的中心。

7、試驗驗開始用10mm直徑的穿刺工具進行，當試件被穿刺后，用更大直徑的，如此一直到40mm直徑的穿刺工具。

8、檢查試件是否被擊穿，用肥皂溶液涂沖擊區域的表面，隔5min-10min試驗。對沖擊區域用真空或加壓的方法產生15KPa的壓差，上表面在低壓力的一面。若60s后未觀測到空氣氣泡，認為試件無滲漏和穿孔。
