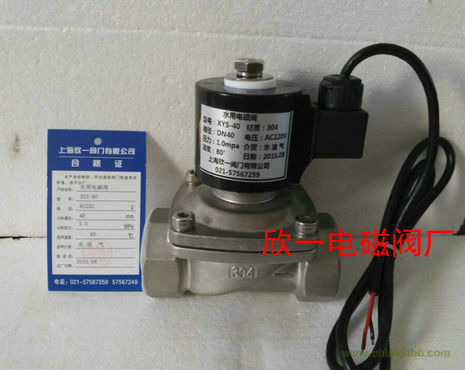

不銹鋼防水電磁閥

一、簡介：

該系列產品是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。廣泛應用于 景觀噴泉、船舶重工、石油化工、給排水、清洗設備、水廠、管道介質自動化控制、消防及自動噴淋系統控制等領域。

二、主要技術參數：

產品名稱： 不銹鋼防水電磁閥

產品型號： XYS

規格尺寸： DN1-1100mm

原理結構： 活塞式.膜片式

控制方式： 常開、常閉、自保持

閥體材質： 鑄鋼、不銹鋼304、316

閥芯材質： 不銹鋼304

壓力范圍： 0~200Mpa

溫度范圍： （--200、-100、-50）～（+120、+200、+250+350）℃

工作環境溫度： -10-+50℃ -40-+80℃

線圈工作溫度： <+50℃、<+85℃

適用介質： 氣、水、油、蒸汽、燃氣、腐蝕性流體

電源電壓： DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；

AC24V、AC36、AC110V、AC127V、AC220V、AC380V

接線方式： 接線座式、引線式、插頭式

介質粘度： 小于50CSt （大于50時需定制）

連接方式： 法蘭、內螺紋、外螺紋、卡套

泄 漏 量： 零

備 注： 特殊型可定制

三、工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。

常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

注意：

1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），我們這邊的電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。

2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。

這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。
