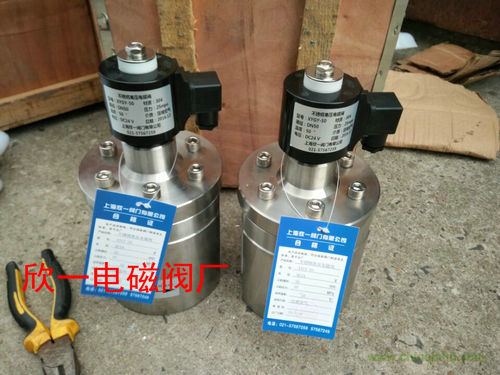

超高壓電磁閥

一、簡介：

該系列產品是用電磁控制的工業設備，是用來控制流體的自動化基礎元件。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。用于各種中溫、高溫、常壓、高壓場合，適用與中高溫熱水、導熱油、高溫蒸汽、飽和蒸汽及過熱蒸汽等管路的自動控制；軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、給排水、消防、清洗設備、噴泉、管道介質自動化控制等領域。是自動化控制工程、項目改造及設備配套的首選產品。

二、主要技術參數：

產品名稱： 超高壓電磁閥

產品型號： XYGY

規格尺寸： DN1-100mm

原理結構： 先導活塞式

控制方式： 常開、常閉、自保持

閥體材質： 不銹鋼304、316

閥芯材質： 不銹鋼304

壓力范圍： 80~300Mpa

溫度范圍： （--200、-100、-50）～（+120、+200、+250+300）℃

工作環境溫度： -10-+50℃ -40-+80℃

線圈工作溫度： <+50℃、<+85℃

適用介質： 氣、水、油、蒸汽、燃氣、腐蝕性流體

電源電壓： DC12、DC24V、DC36V、DC110V、DC127V、DC220V、DC380V；

AC24V、AC36、AC110V、AC127V、AC220V、AC380V

接線方式： 接線座式、引線式、插頭式

介質粘度： 小于50CSt （大于50時需定制）

連接方式： 法蘭、內螺紋、外螺紋、卡套

泄 漏 量： 零

備 注： 特殊型可定制

三、能特點：

1，電磁閥閥芯均為不銹鋼材料、活塞式結構，抗動作疲勞性強。

2，活塞環設計結構更有科學性，采用特殊材料制造，不會被介質中的雜質卡死，

動作密封性能高、壽命長。

3，金屬活塞與金屬閥腔不產生直接摩擦，不會被卡住，閥體的安裝方向無限制。

4，專制線圈，線圈不易燒毀。

5，合理的密封材料和結構，密封性能更好。

6，長期停止動作后重新啟動，動作同樣靈敏。

7，接口尺寸通常為國家或國際標準，客戶可定制特殊接口。

8，使用常規產品壽命長達100萬次以上。

9，一種具有外套型密封活塞環和具有高性能組合型密封活塞環的電磁閥。

10，工作壓力高達300MPa的超高壓電磁閥。

四、工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。

常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

注意：

1、先導式活塞電磁閥要求通過電磁閥的介質一定要有壓力的（介質沒有壓力不適合用這種閥），我們這邊的電磁閥是要保證介質有0.1公斤的壓力,才能正常工作。

2、先導式活塞電磁閥主活塞打開的力的來源有二處,一個是通電之后,產生的磁力,第二個是介質的壓力推動。

這兩個力是必須同時存在,才能保證先導活塞式電磁閥的正常工作,缺一不可。
