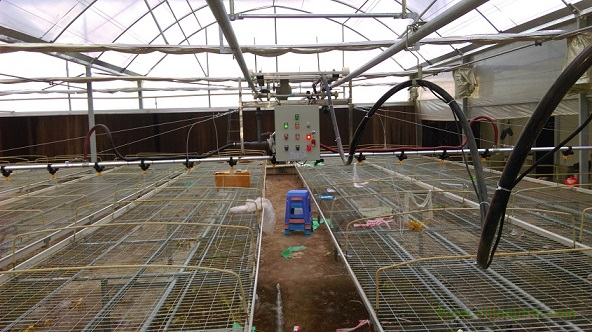

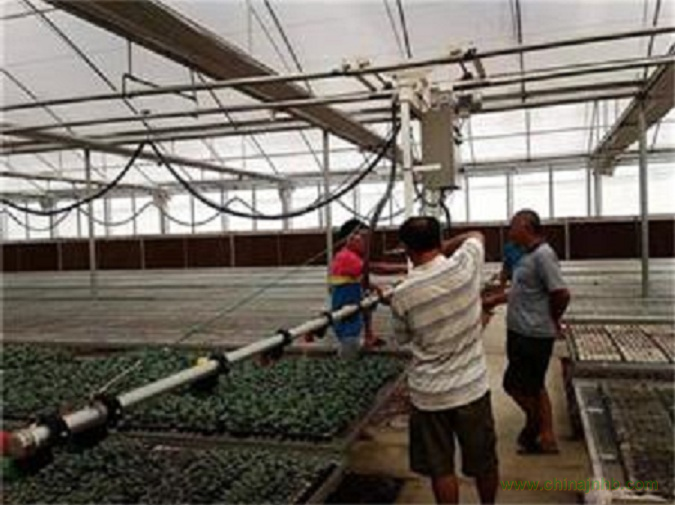

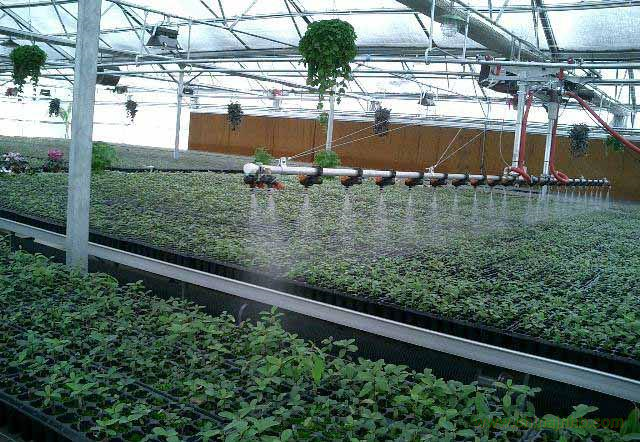

邯鄲興峰牌溫室育苗噴水用PG99SY型自走噴灌機
一、無級調速遙控噴灌機系統的組成
總體上可以分成主機(不銹鋼主框架、三位旋轉、三種水量、防滴漏水霧化噴頭、無線遙控、無級變頻調速電控箱）和軌道兩大部分。
運行軌道：主要功能是實現機器在溫室格構架上的吊掛、行走，執行噴灌作業，中心寬度為830 mm。轉移軌道：把機器從一棟溫室轉移到另一棟溫室工作軌道機構就稱為轉移軌道，中心寬度一般為1500 mm左右。軌道主要由：吊桿、吊桿連接件、吊鉤和園管等組成。
主機長0.9m，寬1.2m，重量約60Kg。主機結構上主要包括減速電機，機架，噴桿及進水附件，控制系統，膠管、電線和膠管滑車。具有一定壓力的水通過吊掛在滑車上的膠管接到主機，經過過濾器和壓力開關以及電磁閥等進入噴桿，最后經過三位快換噴頭進行灌溉。電源線是沿著進水膠管接到主機上的。
二、無級調速遙控噴灌機的技術參數
1. 電機功率：250 W 輸入電源：~220 V/50Hz 行程：~120米
運行速度：4~15 m/Min 外形尺寸：長900mm寬950mm高385mm
噴桿長度：~15米 整機質量：~75 Kg
2. 進水壓力：3~5 Kg/cm2 水 質：市政自來水水質
3、美國斯普瑞牌噴頭形式：三位、漏防滴、水霧化、快速轉換，開啟壓力0.7Kg/cm2
噴頭噴角：110o 水壓在0.3Mpa時：噴頭流量：0.59L/Min，1.58 L/Min，3.16L/Min共計三種
三、噴灌機的功能特點
1、美國斯普瑞牌噴頭：三位、三種水量、快速轉換、防滴漏、水霧化噴頭，只要輕輕旋轉就可以實現噴水量的改變。
2、專利防滴：噴嘴設有專利防滴裝置，開啟壓力為1Kgf/cm2。這對于育苗灌溉意義重大。
3、 穩速運行：實時監測并修正運行速度，閉環控制保證勻速，真正實現均勻灌溉。
4、分塊施水：選擇性設置左右噴水開關功能。實現道路或閑置區域關閉噴水之功能。
5、行程設置：只要移動起點、終點開關擋板，就可以改變機器噴灌面積。
6、噴桿高度：可以方便地調整，調整范圍約500 mm。保證作物長高仍能得到均勻灌溉。
