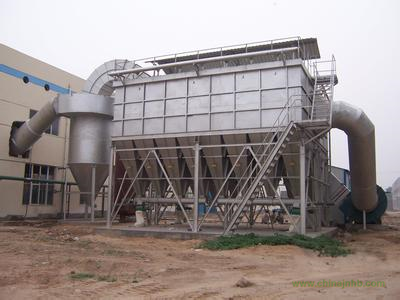

10噸鍋爐布袋除塵器設計制造單位：鹽城市鹽富環保（工程）設備有限公司，聯系人：18051685900
      10噸鍋爐布袋除塵器設計方案如下：
       1、本方案采用YDMC型脈沖長布袋除塵器。
除塵設備采用一爐一套獨立的系統，即所有的工藝、電氣、控制均為一爐一套。
       2、除塵器采用外濾式過濾方式，除塵器的濾袋利用彈簧漲圈與花板自鎖聯接，干凈空氣與含塵氣體的完全分隔。濾袋 由袋籠所支撐。
      3、在清灰時由PLC發出脈沖信號給電磁脈沖閥（進口），通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。
      4、除塵系統設置了旁路管道，在鍋爐投油、煙溫異常、“四管”爆裂等狀態下使煙氣經旁路管道排放而不經過濾袋，從而有效地保護除塵器。
      5、除塵器設置煙氣溫度在線檢測裝置，當煙氣溫度過高或過低，超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。
6、除塵器進風氣流均布裝置，使進入除塵器的含塵氣體均勻地分布在每個濾袋，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。
7、除塵器灰斗設置電加熱裝置，防止積灰板結；振打清灰裝置，及時清除除塵器內的積灰，保證了除塵器灰斗卸灰的順利進行。
8、整個除塵器控制系統采用PLC進行自動控制。控制線路留有足夠的接口以連接DCS供監視。除塵器電控柜防塵、防水、防小動物。
10 T /H鍋爐布袋除塵器技術參數：
1、型號規格：                     YDMC500
2、處理煙氣量：                   30000m³/h
3、進口粉塵濃度：                ≤50g/Nm³
4、出口粉塵濃度：                ＜50mg/Nm³
5、本體阻力：                    ≤1500Pa
6、本體漏風率：                  ≤3%
7、總過濾面積：                  500m²
8、脈沖閥規格：                  2″淹沒式
9、脈沖閥數量：                  18只
10、過濾風速：                   1.0m/min
11、工作溫度：                  230℃
12、濾料材質：                   氟美斯針刺氈濾料
13、過濾室布置形式：             單列布置
14、灰斗數量：                   1 個
15、濾袋數量：                   252
16、濾袋規格：                   φ130×4900
17、袋籠規格：                   φ125×4870
18、袋籠數量：                   252只
19、清灰用壓縮空氣壓力：         0.2-0.5MPa
20、壓縮空氣消耗量：             1.0m³/min
