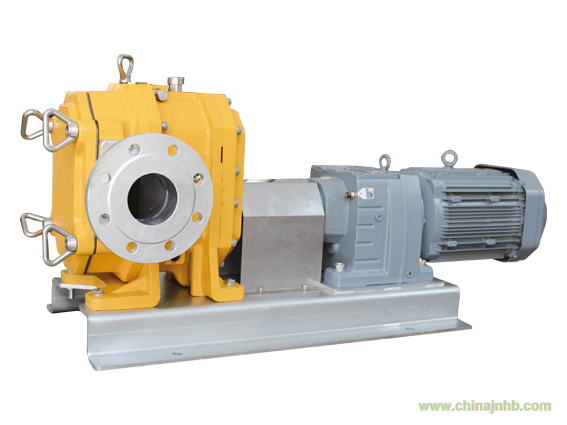

秦平機械凸輪轉子泵是自吸、無閥、正排泵。流量與轉速成正比，可以輸送各種粘稠的或含有顆粒物的介質。泵結構緊湊，輸送過程中對介質的剪切力小， 運行平穩、振動小。

秦平機械凸輪轉子泵用途廣泛。特別適用于輸送泥漿等含有固體顆粒物的介 質，以及研磨性強、對脈動敏感的介質。

1.                特點

功能

秦平機械凸輪轉子泵由兩個平行的軸驅動。兩個軸在同步齒輪的驅動下相對運轉。

轉子裝在軸上，置于泵殼內。 轉子與泵殼之間的間距極小，完全能密封泵的進口和出口。

流量

 秦平機械凸輪轉子泵可輸送的流量范圍是 0,5 to 1000 m3/h 。 我們可以從5個系列 共15種不同類型的泵中選擇適合客戶需要的泵。

流向

 秦平機械凸輪轉子泵的完全對稱設計允許泵在任何情況下逆向運轉，只需要改變軸 和轉子的轉向即可。這樣就可以實現由一臺泵完成儲罐的裝和卸兩項工作。

同步齒輪轉子泵的用途，轉子泵流量特性，轉子泵流量計算公式，轉子泵參數，高粘度轉子泵，

 旋轉凸輪在同步齒輪的驅動下同步旋轉。同步齒輪的精確驅動，保證了旋轉凸 輪的精確同步而無相互摩擦，即使在空轉的情況下也不會損壞旋轉凸輪的橡膠表層。同步齒輪安裝在密封的齒輪腔內。材質優良的齒輪保證了泵的平穩運行 和較長壽命。

凸輪轉子

秦平機械轉子高精度數控加工的凸輪轉子誤差極小。秦平機械轉子泵的轉子把進出口完美的密封隔離，泵的吸程可達到9.0米。轉子的材質可根據所輸送介質的特性來選擇。我們擁有多種材料的轉子備選，包括抗磨損彈性體、硬質鋼、不銹鋼等。

泵殼（整體鑄造）

泵殼是整體鑄造而成，誤差極小。材質包括鑄鐵和不銹鋼。前后左右都有可更換保護襯板，以降低配件費用。襯板表面 可以進行硬化處理以增加抗磨性能。模具鑄造使得每個產品系列的保護襯板和機械密封型號相同， 同系列產品可通用

維修簡便--------------在線維護

秦平機械凸輪轉子泵單側軸支撐設計使泵的過流腔體可快速觸及。轉子及其他配件可在數分鐘內實現更換，不需拆開泵或移動泵的進出口管道。把維修成本降到了最低，維修簡單，費時少，配件便宜。

密封

 秦平機械凸輪轉子泵采用高質量機械密封。有其他形式的密封備選，如雙面密封，密封圈，或 多重密封。所有的設計和選材都是根據應用的具體要求進行的。

中間隔離腔

 在齒輪腔和泵腔之間是中間隔離潤滑腔， 填充有潤滑油。隔離腔的目的是保護 齒輪和顯示機械密封失敗，在機械密封磨損時輸送介質不會進入齒輪腔，而是 先進入隔離腔。腔內的液體同時起到潤滑機械密封、軸和轉子-軸連接裝置。

電機

 齒輪減速電機驅動是凸輪泵的標配驅動。 根據用戶需求，也可提供變速電機、 內燃機、水力/氣力馬達，甚至是潛水電機。泵和電機有聯軸器相連，共同安裝在底座上。

1.                優勢綜述

? 泵系列齊全，精確匹配客戶需要 。

? 完全對稱設計，液流完全可逆，只需要改變驅動方向 。

? 規正寬大的入口使粘稠或含固體顆粒物的介質順暢通過。

? 介質在泵體內運行距離短，對介質的剪切、脈動小，輸送平穩。

? 即使含有纖維或帶狀物體，也不會發生堵塞。

? 僅有泵殼、轉子、軸密封與輸送介質接觸。泵的其他部分（包括軸）完全 不與介質接觸。

? 結構緊湊，占用空間小。

? 快速開啟式設計的泵蓋，轉子的單邊軸承支撐設計，實現了泵的在線式維 護（即：配件更換和維修不需要拆卸泵或管道）。

? 過流部件的材質根據介質的物理化學特性而定制，完全滿足工況要求。

? XZ186和 XZ216系列產品配有可更換轉子尖的轉子，進一步實現 了維護的簡便易行，同時也降低了運行成本。

? 所有產品系列都可提供不銹鋼轉子，部分產品系列可提供 PTFE轉子。

· 所有轉子均由高精度數控設備加工而成，確保精確的機械造型和低誤差。

· 對于磨損性強的介質，我們可提供可調轉子和轉子尖可更換轉子。

· 我們的螺旋型轉子幾乎可以完全消除脈動。

· 抗磨泵殼整體鑄造而成，泵殼內壁配有軸向保護襯板，當輸送研磨性強的 介質時，可同時選用徑向保護襯板。

· 同步驅動齒輪安裝在單獨密閉的齒輪腔內。堅硬的齒輪和粗壯的軸保證了 能量的高效傳輸和高扭矩。

· 機械密封滿足高壓要求，且維修方便。

· 位于泵腔和齒輪腔之間的隔離腔充滿潤滑液。潤滑液避免機械密封在空轉 下?lián)p壞，并且顯示機械密封是否失敗。

·在場地限制時，電機可以頂置以節省空間，用皮帶進行傳送。一個流量為 150 m3/h (660 GPM) 的泵只需要大約 1 m2(10 ft2)的場地。

· 除了齒輪減速電機外，秦平機械還可提供變速電機、潛水電機、水力電機或氣 動電機。有燃?xì)鈾C(jī)驅動的可移動式泵備選。

· 根據客戶需要，提供特別設計。

應用領域

環境保護
污水，市政或工業污水處理廠污泥，濃縮污泥，加藥泵，脫水機加料，煙氣脫硫石灰漿，水油混合物。

 化工
酸，腐蝕性物質，各種混合物，溶液，油脂，乳液，油漆

石油
油，油泥，重油，燃料油，柴油，苯，煤油，油水混合物。

 建筑采礦
礦井淤泥，水泥漿，泥水坑，鉆井廢液，石灰漿，石膏泥，礦井水，浮選液。 造紙
紙漿，各種藥料，泥狀廢物。

 陶瓷
泥巴，石灰漿，三氧化二鐵泥，釉。

 肉類加工

鯨油，動物內臟，血制品，魚卵，魚肉泥，肉末，脂肪，骨深加工。 蔬果加工
漿料，果泥，碎蔬果，廢料 船舶
船舶污水，滲漏液，廢油，廢水，污泥，燃料油。
淀粉
洗滌液， 漿料，淀粉漿，碎料，汁。
糖
洗滌液，糖漿，碳酸鈣乳液，高壓水，污水。
農業
液態肥，污水，動物食料，廢食物，沼氣池。
