電液伺服液壓萬能試驗機是能進行拉伸、壓縮、彎曲等多種試驗的液壓材料試驗機。液壓萬能試驗機用于各種金屬、非金屬材料的拉伸、壓縮、彎曲和剪切試驗，以及一些產品的特殊試驗，試驗操作和數據處理符合GB228-2010《室溫材料 金屬拉伸試驗方法》等標準的要求。
電液伺服液壓萬能試驗機主要用于金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切等方式的力學性能試驗，同時可根據GB、ISO、JIS、
ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。廣泛應用于航空航天、機械制造、電線電纜、橡膠塑料、建材等行業的材料檢驗分析，是科研院所、
大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備
主要用途
WAW-F四立柱微機控制電液伺服液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗，增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。

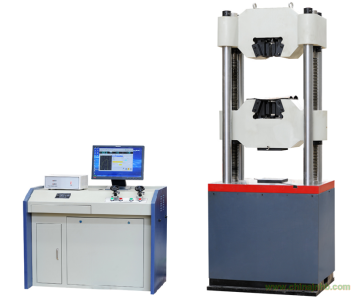

本機由四立柱雙絲杠油缸下置式高強度主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于
主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材
料的拉伸、壓縮、彎曲等試驗。試驗完成以后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
功能介紹：
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。
4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。
6、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
7、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
8、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析和打印。
9、具有自動和人工兩種模式分析試驗結果，僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。
10、用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式
11、當負荷超過滿量程的2%-5%時自動過載保護停機
12、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄
13、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
技術參數：
|
產品型號
|
WAW-F600D
|
WAW-F1000D
|
WAW-F1500D
|
WAW-F2000D
|
|
主機結構形式
|
四立柱雙絲杠油缸下置式高強度主機結構
|
|
最大試驗力
|
600100 kN
|
1000 kN
|
1500kN
|
2000 kN
|
|
試驗機級別
|
1級/0.5級
|
|
試驗力測量范圍
|
2%-100%FS
|
|
試驗力示值相對誤差
|
≦示值的±1%
|
|
力分辨率
|
1/300000
|
|
變形測量裝置
|
電子式引伸計
|
|
變形示值
相對誤差
|
≦示值的±0.5%
|
|
位移測量裝置
|
光電編碼器
|
|
位移示值
相對誤差
|
≦示值的±1%/±0.5%
|
|
位移分辨力
|
0.01mm
|
|
活塞最大移動速度
|
0.2-70（mm/min）無極調速
|
|
橫梁調整速度
|
120（mm/min）
|
|
活塞最大行程
|
250mm
|
|
控制方式
|
三閉環控制和編程控制
|
|
有效拉伸空間
|
650mm
|
|
有效壓縮空間
|
550mm
|
|
立柱間距
|
550mm
|
650mm
|
650
|
700mm
|
|
夾緊方式
|
液壓自動夾緊
|
|
圓試樣夾持直徑
|
φ6-φ40mm
|
Φ13-φ60mm
|
Φ26-φ70mm
|
Φ26-φ80mm
|
|
扁試樣夾持厚度
|
0-30mm
|
0-40mm
|
0-50mm
|
0-60mm
|
|
扁試樣夾持寬度
|
75mm
|
75mm
|
80mm
|
80mm
|
|
上下壓盤尺寸
|
204*204mm
|
|
彎曲支輥間距
|
600 mm
|
|
彎曲支輥寬度
|
140mm
|
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
|
主機外形尺寸（mm）
|
945×654×2186
|
1010×7500×2225
|
1200×1050×2860
|
1100×770×2685
|
|
主機電源
|
0.75KW
|
1KW
|
1.1KW
|
1.5KW
|
|
油源控制柜外形尺寸（mm）
|
960×630×900
|
960×630×900
|
960×630×900
|
960×630×900
|
|
控制柜電源
|
1.5 KW
|
2.2 KW
|
3 KW
|
5 KW
|
|
主機機重量
|
2600kg
|
4000kg
|
5600kg
|
7500kg
|
