一.設備用途：

    噴淋洗滌塔是廢氣處理工程中常用的凈化設備。該凈化塔有“立式”及“臥式”兩種產品。本產品廣泛用于化工、電鍍、五金、鋁材、電器、醫藥、印染、等機械加工行業中產生的氮氧化物、氟化氫、氨氣、硫酸霧、鉻酸霧、水溶性有毒有害氣體的凈化；亦可適用于氨、硫化氫.甲醛、甲醇、胺類等惡臭物質的除臭處理。

 二.工作原理：

   氣體由離心通風機壓入或吸入進風段，再流動至填料層，與噴淋液接觸反應。根據氣體凈化情況等各項指標，可以加裝第二級填料及噴淋裝置，處理凈化后的氣體通過除霧器排出。該洗滌塔凈化效率高達95%，阻力損失小能耗低，操作穩定可靠適用范圍廣。滌塔由塔體、塔板、再沸器和冷凝器組成。在使用過程中再沸器一般用蒸汽加熱，冷凝器用循環水導熱。在使用前應建立平衡，即通入較純的產物組分用蒸汽和冷凝水調節其蒸發量和回流量，使其能在塔板上積累一定厚度液體，當混合氣體組分通入時就能迅速起到洗滌作用。在使用過程中要控制好一個液位，兩個溫度和兩個壓差等幾個要點。即洗滌塔液位，氣體進口溫度，塔頂溫度，塔間壓差（洗滌塔進口壓力與塔頂壓力之差），冷凝器壓差（塔頂與冷凝器出口壓力之差）。一般來說，氣體進口溫度越高越好，可以防止雜質凝固或液化不能進入洗滌塔，但是也不能太高，以防系統因溫度過高而不易控制。控制溫度的同時還需保證氣體流速，即進口的壓力不能太小，以便粉塵能進入洗滌塔。混合氣體通入洗滌塔后，部分氣體會冷凝成液體而留在塔釜，調節再沸器的溫度使液體向上蒸發，再調節冷凝器使液體回流至塔板，形成一個平衡。由于塔板上有一定厚度液體，所以洗滌塔塔間會有一定壓差，調節再沸器和冷凝器時應盡量使壓差保持恒定才能形成一個平衡。調節塔頂溫度時應防止溫度過高而使雜質汽化或升華為氣體而不能起洗滌作用，但冷凝溫度也不宜過低，防止產物液體在冷凝器積液影響使用。在注意以上要點的同時還需注意用再沸器調節洗滌塔的液位，為防止塔釜液中雜質濃度過高產生沉淀，應使其緩慢上漲。

 三.設備材料可以選用：不銹鋼316L.304.201等。

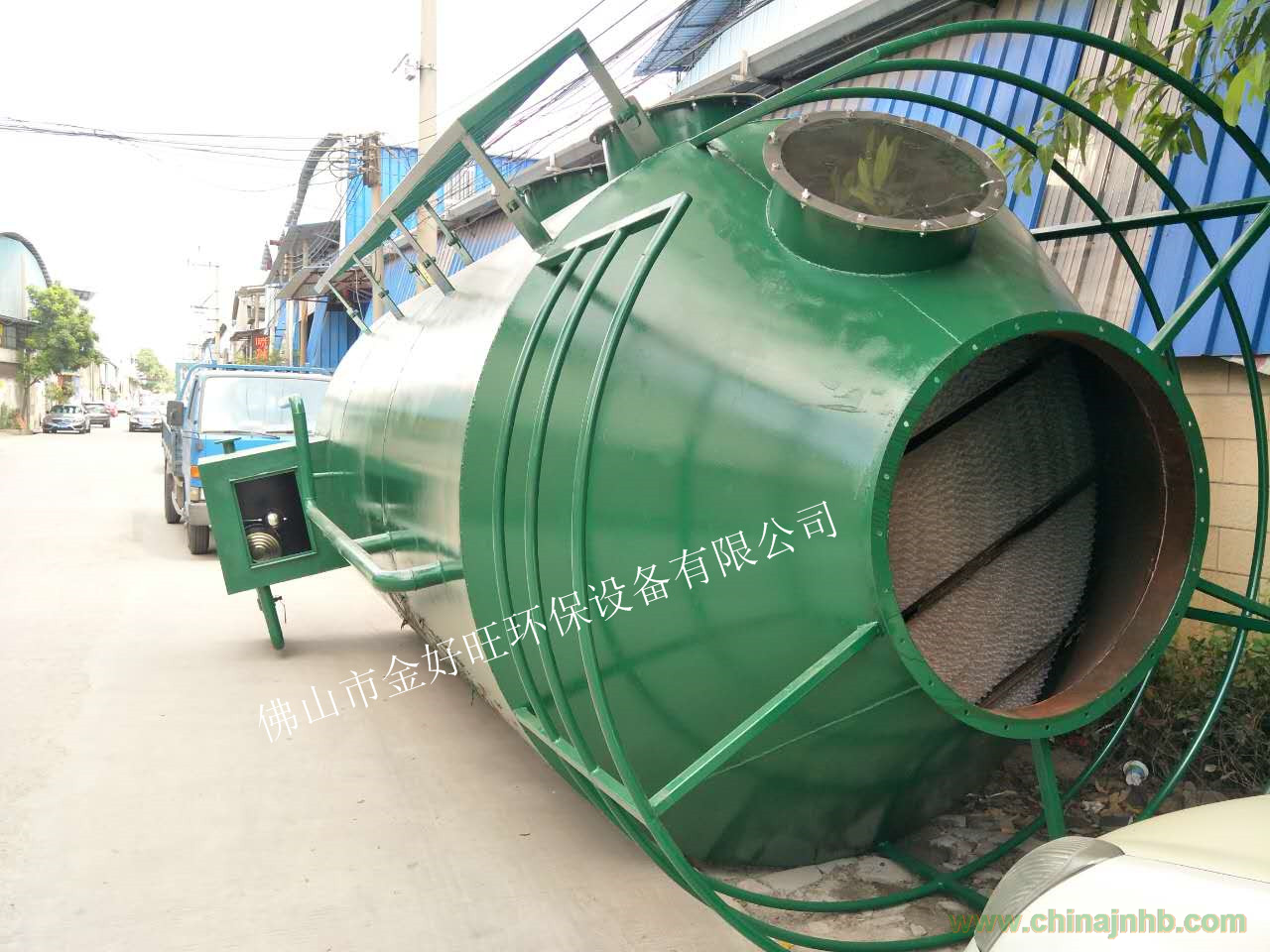

四.結構形式：本設備分單塔體和雙塔體。設備具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、檢修孔等組成。

五.設備特點：

    1、結構新穎：改變常規的氣液兩相錯流鼓泡的接觸方式；

    2、處理風量大：比篩孔塔盤、閥式踏盤處理量大50%；

    3、壓力降小：比常規吸收塔小16%；

    4、凈化效率高：常規吸收塔效率在70%左右，而新型垂直篩孔塔吸收效率大于85%以上；

    5、靈活性大：可根據不同的廢氣源增加或減少噴淋塔層；
