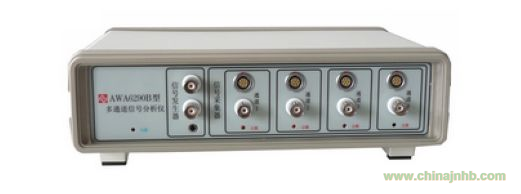

概述：四通道數據采集分析系統，可以同時測量4路噪聲或振動信號。采用USB接口連接到計算機，進行數據傳輸和供電，使用方便。可應用于4路噪聲測量和頻譜分析、三軸向機器振動和人體振動的測量。可根據用戶需要，多臺組合成更多通道使用。在XP系統下免驅動。
主要技術性能：
|
應用
|
三軸向機器振動測量
|
三軸向手傳振動測量
|
三軸向全身振動測量
|
噪聲測量
|
|
輸入通道數
|
4路
|
|
符合測量標準
|
|
GB/T
14790.1（ISO5349-1）
|
GB/T
14790.1（ISO2631.1）
|
|
|
符合儀器標準
|
|
GB/T
23716-2009
|
GB/T
23716-2009
|
GB/T
3785.1-2010
|
|
傳感器
|
AWA84152型三軸向加速度計
（另1路作為噪聲通道，選用AWA14423測試傳聲器）
|
三軸向坐墊式加速度計
|
AWA14423型1/2"預極化測試傳聲器
|
|
頻率范圍
|
1 Hz～4 kHz
|
8 Hz～1 kHz
|
1 Hz～80 Hz
|
10 Hz～20 kHz
|
|
頻率計權
|
|
Wh計權，BL（帶限）數字濾波實現并行
|
全身振動：并行Wb、Wc、Wd、We、Wj、Wk、Wm、Wh、BL（帶限）
|
A、C和Z
|
|
時間計權
|
|
|
|
F、S、I和Peak
|
|
測量功能
|
同時測量x、y和z三軸向的振動加速度、速度和位移（有效值、峰值、峰峰值）；
|
●同時測量手傳振動量的有效值、峰值、峰峰值；
● 積分測量，顯示等效值，4小時或8小時等效值
|
●同時測量全身振動量的有效值、峰值、峰峰值；
● 積分測量，顯示等效值
|
同時測量A、C和Z計權聲級
|
|
測量范圍
|
加速度：0.1~2000 m/s2
速度：0.1~2000 mm/s
位移：1 μm~20000μm
|
計權加速度：0.1~2000 m/s2
|
計權加速度：0.1~2000 m/s2
|
聲級測量上限：137 dB
本機噪聲：10 dB(A)
|
|
采集頻率
|
48
kHz每通道
|
|
A/D位數
|
16位
|
|
增益
|
-20
dB～30 dB
|
|
動態范圍
|
大于80 dB
|
|
極化電壓
|
|
0V、28 V、200 V
|
|
ICP供電
|
工作電流0、4 mA可選，電壓28 V
|
|
輸出
|
4路，BNC插座，內阻1
kΩ，最大輸出2 Vp-p
|
|
信號發生器輸出
|
正弦波、白噪聲、粉紅噪聲、掃頻正弦波等（軟件另配）。
|
|
電源
|
外接5V電源供電或USB接口電源
|
|
外形尺寸（mm）
|
260×180×85
|
|
工作溫度范圍
|
-10 ℃～+50 ℃
|
|
計算機和分析軟件
|
同AWA6290M
|
