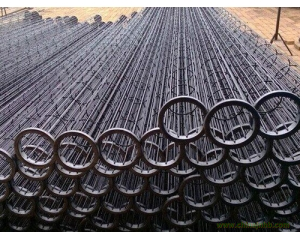

環(huán)通機(jī)械生產(chǎn)的有機(jī)硅除塵骨架是電廠脫硫除塵專用除塵骨架，產(chǎn)品采用足夠強(qiáng)度的碳鋼或不銹鋼絲，采用專用設(shè)備一次焊接成型，有機(jī)硅除塵骨架焊接后處理是經(jīng)過表面鍍鋅防止生銹，機(jī)硅除塵骨架在高溫、高腐蝕環(huán)境中應(yīng)用較廣泛。
生產(chǎn)過程：
1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。
2、從除油槽中取出袋籠放入清洗槽進(jìn)行浸泡清洗，目的是除去袋籠上的除油劑。
3、從清洗槽取出袋籠放入除銹槽進(jìn)行除銹處理，目的是除去袋籠上的金屬氧化層，增強(qiáng)吸附力。
4、從除銹槽取出籠骨放入磷化槽進(jìn)行磷化處理，目的是增強(qiáng)袋籠表面的粘合力。
5、將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。
6、取出袋籠，將調(diào)制好的有機(jī)硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。
7、將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后保持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠有機(jī)硅噴涂工藝。
8、有機(jī)硅粘合力最強(qiáng)的厚度在60-70μm之間。
