1.系統結構及用途

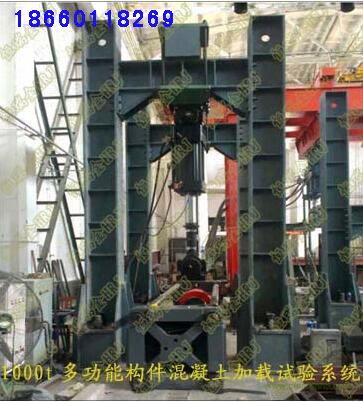

YAW-10MN/10000KN 多功能構件及混凝土加載系統由立式加載系統、橫向加載系統、試件裝卸系統、恒壓伺服油源系統、計算機測量控制系統等組成。
立式加載系統、橫向加載系統即能單獨使用，又可組合使用；
橫向加載系統單獨使用時，即可橫向加載，又可豎直加載。滿足超長構件橫向、豎向加載試驗。
滿足方形、圓形、長柱形、異形構件、超高強混凝土的力學性能試驗。
2. 系統主要技術參數
|
序號
|
項 目 名 稱
|
技 術 參 數
|
|
1
|
最大試驗力
|
10MN/10000KN
|
|
2
|
測量范圍
|
2%～100%F·S
|
|
3
|
試驗力示值相對誤差
|
優于±1%
|
|
4
|
有效試驗空間
|
2000～3550可調
|
|
5
|
電源電壓（必須有可靠的接地措施）
|
～380V±10% 50Hz
|
