品牌

安鉑

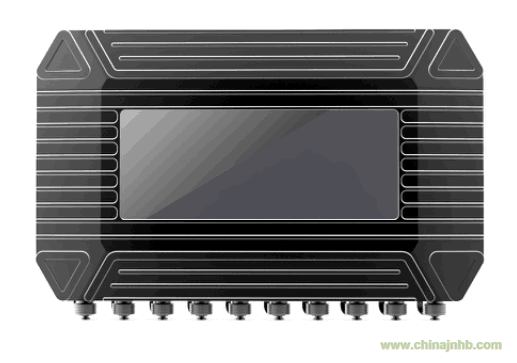

型號

ACEPOM223；ACEPOM223A

輸入通道

動態通道數

單終端四通道，自由組合，無限擴展（多模塊無線連接成網）

傳感器輸入

★ 內置加速度傳感器（美國PCB）,可采集振動加速度，速度，位移數據；

★ 內置溫度傳感器，直接獲得背側位置溫度

★ 配備外接傳感器信號入口：可接位移、速度、加速度各種傳感器以及信號。

  使用加速度傳感器時，直接生成加速度，速度，位移量，非軟件算法生成。

★ 轉速接入口，用于相位參考以及各種轉速信號接入

模擬通道輸入信號類型（過程輸入）

可調
1.電壓(AC/DC,±60 V最大）

2.ICP®信號（2mA，24 V最大）

3. +4至+20 mA；

電壓輸入范圍

-60 Vdc到 +60 Vdc

吞吐率

獨立模塊，最大100 MB/秒

增益選擇

自動增益：1/10，1,2,4,8,32,64,128,256

差動輸入

單端輸入

輸入阻抗

> 1000 kΩ

信噪比（動態范圍）

120 dB

頻帶寬度（所有通道）

最大256kHz，完全獨立

轉速范圍

1~30萬 RPM

轉速/觸發器輸入源

多種，渦流探頭、光學傳感器、磁阻式轉速探頭，以及TTL信號

轉速輸入

2路轉速輸入

交流/直流耦合

是；每個通道可組態

觸發源

轉速/時間/振幅/外部接點多個“或”運算表決

信號調理

模數轉換精度(A/D轉換)

16位

濾波

多級濾波：高通，低通，抗混，圓滑：可靈活設備；帶通：可靈活設置

跟蹤濾波器

實時；每通道最大6 nX

跟蹤濾波器帶寬

可組態：1.2/12/120 CPM；恒定帶寬自動切換

自動切換跟蹤濾波器

可設置，自動匹配

次同步nX跟蹤

可組態：0.1至nX（以0.01X遞增）

nX矢量

可組態 – 最多四個不同矢量

采樣

? 同時的處理數據和原始數據（所有通道）

? 多重同時采樣率（同步和非同步）

? 對應于轉速RPM、時間或振幅??的偏差（Delta）采樣

? 每通道同步采樣可組態為2種采樣率

? 連續和離散采樣（可組態）

? 實時、同時同步采樣和非同步采樣

同步采樣率

每轉16/32/64/128/256/360/512/720/1024/2048個采樣

抗混疊濾波器

FIR濾波器，自動適配

波形

同時8個（用戶可組態）波形 + 原始波形

頻譜分辨率

可組態 – 最大12800線（所有通道同時）

真實縮放能力

有

通道狀態指示燈LED

工作，通信，超量程軟件自動判斷

數據記錄

僅ACEPOM223

數據存儲能力

內部：最大32 GB；外部：不支持

事件前和事件后數據捕捉

是；取決于組態

矢量-波形存儲比

n：1，可組態

連續數字記錄

是；內部

數據導出

WIFI無線

測量范圍/精度

旋轉速度

標準型：300轉/分～60000轉/分/± 0.1%  resp. ± 1rpm；
低速型：30轉/分～60000轉/分/± 0.1%  resp. ± 1rpm；
高速精密型：300轉/分～180000轉/分/± 0.1%  resp. ± 1rpm

振動位移

3000 μm (p-p) / ± 5%

振動速度

2828 mm/s (p-p) ±5%

振動加速度

2000 m/s2(p-p) / ± 5%

參考點

160Hz

存儲

僅ACEPOM223A

內部SDRAM

2GB

外部存儲

32GB

外部存儲擴展

支持

通信接口

LAN/WAN支持

是；專門設計用于防火墻管理；可以直接傳到云平臺

WIFI

支持

有線

支持

電源

供電方式

220V 50-60 Hz輸入適配器

電池

外接防爆鋰離子電池（3600MAH或者更大電池）

待機時間

工作時間6小時以上，直接充電

工作環境

防護等級

IP65

溫度范圍

-20～80 ℃

濕度

0至95% 相對濕度（不結露）
