概述

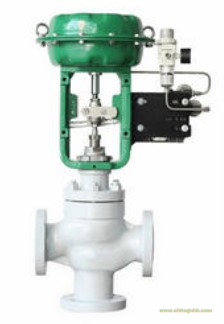

ZJHQ 氣動三通合流調節閥、ZJHX氣動三通分流調節閥，由氣動薄膜多彈簧執行機構和三通閥組成。用新型ZHBA多彈簧執行機構代替老式ZMA/B 執行機構，具有高度低、重量輕、安裝維修簡便等優點。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的 調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
技術參數和性能
執行機構
|
型 式
|
ZHA/B多彈簧薄膜執行機構
|
|
型 號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行 程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
彈簧范圍KPa
|
20~100(標準)、20~60、60~100、40~200、80~240
|
|
膜片材料
|
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
|
|
供氣壓力
|
140～400KPa
|
|
氣源接口
|
RC1/4〃
|
|
環境溫度
|
-30~+70℃
|
閥作用型式
氣關式(B) —失氣時閥位開(FO) ；氣開式(K) —失氣時閥位關(FC)
附 件
HEP、YT或其它指定定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
|
項 目
|
不帶定位器
|
帶定位器
|
|
基本誤差%
|
±6.0
|
±1.5
|
|
回 差%
|
≤5
|
≤1.5
|
|
死 區%
|
≤4
|
≤0.6
|
|
始終點偏差%
|
氣 開
|
始 點
|
±2.5
|
±1.5
|
|
終 點
|
±6.0
|
|
氣 關
|
始 點
|
±6.0
|
|
終 點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄 漏 量l/h
|
0.1%閥額定容量
|
|
可 調 范 圍R
|
30：1
|
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數KV
|
合流閥
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流閥
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
配用執行機構型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
允許
壓差
|
20-100KPa
|
0.78
|
0.54
|
0.49
|
0.29
|
0.29
|
0.2
|
0.12
|
0.12
|
0.078
|
0.049
|
0.05
|
0.035
|
|
40-200KPa
|
1.6
|
1.1
|
1
|
0.6
|
0.6
|
0.4
|
0.24
|
0.24
|
0.16
|
0.1
|
0.1
|
0.07
|
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa 則不變，若大于1.0MPa 則取1.0 MPa 。
參考外形尺寸
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/40
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
640
|
720
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
670
|
750
|
|
A
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
580
|
580
|
|
H1
|
PN16/40
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
|
|
|
PN64
|
165
|
175
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
|
|
|
H2
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
|
|
H3
|
PN16/40
|
235
|
247
|
256
|
268
|
364
|
384
|
394
|
465
|
470
|
540
|
|
|
|
PN64
|
245
|
265
|
268
|
278
|
381
|
390
|
400
|
470
|
485
|
540
|
|
|
|
H4
|
PN16/40
|
364
|
425
|
430
|
445
|
660
|
680
|
690
|
748
|
740
|
780
|
|
|
|
PN64
|
364
|
425
|
435
|
450
|
665
|
690
|
700
|
750
|
750
|
795
|
|
|
|
H5
|
合流
|
PN16/40
|
140
|
150
|
160
|
180
|
200
|
210
|
220
|
260
|
280
|
320
|
474
|
580
|
|
PN64
|
150
|
170
|
180
|
200
|
220
|
240
|
260
|
300
|
320
|
380
|
474
|
580
|
|
分流
|
PN16/40
|
-
|
-
|
-
|
-
|
-
|
225
|
245
|
285
|
305
|
350
|
540
|
612
|
|
PN64
|
-
|
-
|
-
|
-
|
-
|
265
|
285
|
325
|
345
|
410
|
540
|
612
|
|
C
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
|
|
H6
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
|
|
重量
|
PN16/40
|
28
|
30
|
39
|
46
|
75
|
81
|
98
|
148
|
188
|
285
|
|
|
|
PN64
|
32
|
37
|
49
|
61
|
92
|
98
|
119
|
191
|
222
|
330
|
|
|
型號編制
ZJ H Q 16 C G W DN
精小型 執行器 Q為合流型 公稱壓力 C為鑄鋼體 中溫 有波紋管 閥口徑
調節閥 多彈簧薄膜頭 X為分流型 P為不銹鋼體 高溫省略 無省略
