1 概述
溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。產品分為：WH普通型系列、WHD智能型系列。
普通型溫濕度控制器采用進口高分子溫濕度傳感器，結合穩定的模擬電路及開關電源技術制作而成。繼電器動作、加熱器故障電源等工作狀態均由LED指示，用戶一目了然，產品穩定可靠，能長期工作于強電磁場等惡劣環境中。

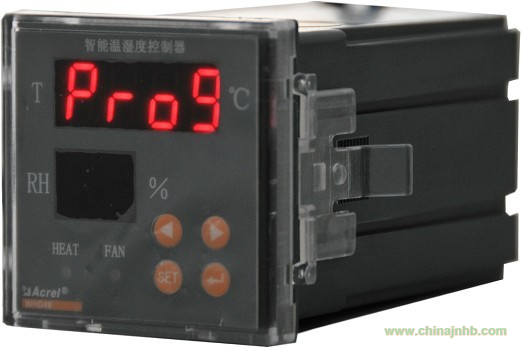

智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。
2、產品介紹
2.1 WH系列普通型溫濕度控制器
2.1.1 型號說明
.jpg)
注1：“組合外接”即同時有溫度、濕度控制時，傳感器置于同一外殼，由同一點采集溫度、濕度信息。
2.1.2 技術指標
|
技術參數
|
指 標
|
|
類型
|
加熱升溫
|
≤5℃啟動，≥13℃停止
|
|
鼓風降溫
|
≥40℃啟動，≤35℃停止
|
|
加熱去濕
|
≥85%啟動，≤77%停止
|
|
精度
|
溫度：±3℃ 濕度：±5%RH
|
|
觸點容量
|
5A/AC250V（無源接點）
|
|
輔助電源
|
AC 85~265V DC 100~350V，功耗≤3VA
|
|
絕緣電阻
|
≥100MΩ
|
|
工頻耐壓
|
電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
|
|
平均無故障工作時間
|
≥50000小時
|
|
工作環境
|
溫度
|
-10℃~+55℃
|
|
濕度
|
≤95%RH，不結露，無腐蝕性氣體
|
|
海拔
|
≤2500米
|
注：控制參數不可調，但可由用戶指定。
2.1.3 產品規格
|
項目
型號
|
基本功能
|
傳感器/數量
|
可選功能
|
|
WH□-01/H
|
1路加熱升溫
|
W-1/1
|
03型：帶一路斷線報警指示功能；
46型：帶二路斷線報警指示及故障報警輸出功能；
|
|
WH□-01/F
|
1路鼓風降溫
|
W-1/1
|
|
WH□-10/H
|
1路加熱除濕
|
H-1/1
|
|
WH□-02/H
|
2路檢測，1路加熱升溫
|
W-1/2
|
|
WH□-02/F
|
2路檢測，1路鼓風降溫
|
W-1/2
|
|
WH□-20/H
|
2路檢測，1路加熱除濕
|
H-1/2
|
|
WH□-11/HH
|
1路加熱升溫，1路加熱除濕
|
WH-1/1
|
|
WH□-11/HF
|
1路加熱除濕，1路鼓風降溫
|
WH-1/1
|
|
WH□-02/HH
|
2路加熱升溫
|
W-1/2
|
|
WH□-02/HF
|
1路加熱升溫，1路鼓風降溫
|
W-1/2
|
|
WH□-20/HH
|
2路加熱除濕
|
H-1/2
|
注：1、“□”為03型、48型、46型溫濕度控制器；
2、控制器選定型號后不包括加熱器或風扇，須另行選購；
3、控制器至傳感器之間的連接導線可用普通導線，長度不得超過20米。
2.1.4 外形及尺寸（單位：mm）
●WH03普通型溫濕度控制器
.jpg)
●WH48普通型溫濕度控制器
.jpg)
●WH46普通型溫濕度控制器
.jpg)
2.1.5 接線端子
●WH03普通型溫濕度控制器 ● WH48普通型溫濕度控制器
.jpg)
●WH46普通型溫濕度控制器
.jpg)
注：3、4端子為繼電器輸出的端子。
2.2 WHD系列智能型溫濕度控制器
2.2.1 型號說明
.jpg)
2.2.2 技術指標
|
技術參數
|
指 標
|
|
測量范圍
|
溫度:-40.0℃~+99.9℃ 濕度: 20%RH~90%RH
|
|
精度
|
溫度：±1℃ 濕度：±5%RH
|
|
變送輸出
|
DC4-20mA或DC0-20mA
|
|
控制參數設定范圍
|
加熱升溫
|
-40.0℃~+40.0℃
|
|
鼓風降溫
|
0.0℃~+100.0℃
|
|
加熱去濕
|
20%RH~90%RH
|
|
輸出觸點容量
|
5A/AC250V（無源接點）
|
|
通訊
|
RS485，Modbus-RTU協議
|
|
工頻耐壓
|
電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
|
|
絕緣電阻
|
≥100MΩ
|
|
輔助電源
|
電壓
|
AC 85~265V DC 100~350V
|
|
功耗
|
基本功耗(≤0.8VA)+繼電器功耗(每路≤0.7VA)
|
|
平均無故障工作時間
|
≥50000小時
|
|
工作環境
|
溫度
|
-10℃~+55℃
|
|
濕度
|
≤95%RH，不結露，無腐蝕性氣體
|
|
海拔
|
≤2500米
|
2.2.3 產品規格
|
項目
型號
|
基本功能
|
傳感器/數量
|
可選功能（三選一）
|
備注
|
|
WHD48-11
|
1路溫濕度控制
|
WH-2/1
|
1. 故障報警
2. 變送輸出
3. RS485通訊
|
48外形無可選功能
|
|
WHD72-11
|
|
WHD90R-11
|
|
WHD96-11
|
|
WHD46-11
|
|
WHD96-22
|
2路溫濕度控制
|
WH-2/2
|
|
WHD46-22
|
|
WHD46-33
|
3路溫濕度控制
|
WH-2/3
|
注：1、每一路傳感器對應二組控制輸出接點（無源），分別接加熱器和風扇；
加熱器用于升溫或去濕，風扇用于降溫；
2、傳感器與控制器之間的連接線長度最大不得超過20米。
2.2.4 外形及尺寸（單位：mm）
●WHD48/72/96溫濕度控制器
.jpg)
|
型號
|
面框尺寸
|
殼體尺寸
|
開孔尺寸
|
|
W1
|
H1
|
W2
|
H2
|
D
|
W3
|
H3
|
|
WHD 48
|
48
|
48
|
43.8
|
43.8
|
84
|
44.5
|
44.5
|
|
WHD 72
|
75
|
75
|
66
|
66
|
97.5
|
67
|
67
|
|
WHD 96
|
96
|
96
|
86
|
86
|
85
|
88
|
88
|
● WHD46溫濕度控制器
.jpg)
●WHD90R 溫濕度控制器
.jpg)
2.2.5 接線端子
●WHD46溫濕度控制器
.jpg)
注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者選一。
●WHD48/72/90R溫濕度控制器
.jpg)
注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者其一,WHD48除外。
●WHD96溫濕度控制器
.jpg)
注1：儀表端子30、31、32為可選功能輸出端：故障報警、通訊、變送輸出三者其一。
3、傳感器
3.1 概述
WH系列普通型溫濕度控制器及WHD智能型溫濕度控制器的傳感器均使用外接方式。傳感器部分采用專用外殼，通風效果好，外觀精致，既能有效保護內部元件，提高使用壽命，又方便安裝、接線。
3.2 型號說明
3.2.1 WH系列普通型溫濕度控制器傳感器
|
型號
|
功能
|
接 線
|
安裝
方式
|
外形尺寸
|
|
W-1
|
1路溫度
傳感器
|
.jpg)
|
DIN35
導軌
|
.jpg)
|
|
H-1
|
1路濕度
傳感器
|
.jpg)
|
|
WH-1
|
1路溫度+1路濕度傳感器
|
.jpg)
|
3.2.2 WHD系列智能型溫濕度控制器傳感器
|
型號
|
功能
|
接 線
|
安裝
方式
|
外形尺寸
|
|
WH-2
|
1路溫度、1路濕度
|
.jpg)
|
DIN35
導軌
|
.jpg)
|
4、加熱器
4.1 概述
ALW系列加熱器使用專用的鋁合金散熱板型材和優質的鎳鉻合金電熱絲制造而成，具有體積小、外形美觀、散熱均勻、熱傳導快、散熱面積大、壽命長等優點，產品符合GB/T15470-1995。
4.2 技術指標
|
技術參數
|
指 標
|
|
工作電壓
|
AC220V AC110V
|
|
額定功率
|
50-300W（也可特殊訂貨）
|
|
使用壽命
|
≥50000h
|
|
絕緣電阻
|
≥100MΩ
|
|
耐壓
|
2000V
|
4.3 產品規格
|
品種
|
安裝說明
|
型號
|
外形尺寸
|
|
鋁合金材料
|
單支架安裝
孔距：55mm
|
ALW-50W
ALW-75W
ALW-100W
ALW-150W
|
.jpg)
|
|
ALW-200W
ALW-250W
|
.jpg)
|
4.4 選型建議
鋁合金材料散熱面積大、效率高，適合完全自動控制加熱或去濕，選型建議如下：
|
環境空間大（m3）
|
加熱器功率（僅供參考）
|
|
≤0.5
|
50W-75W
|
|
0.5-1
|
100W-150W
|
|
1-1.5
|
200W
|
|
1.5-2
|
250W
|
|
＞2
|
300W以上
|
