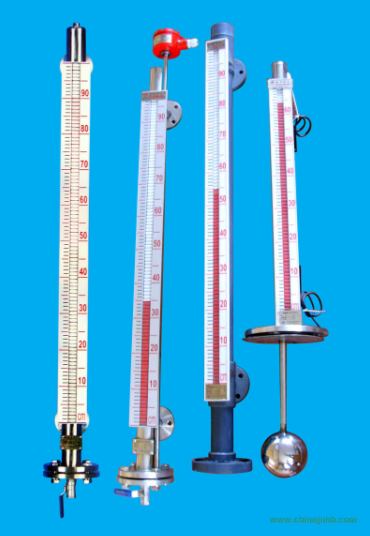

磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。
一、磁翻板液位計的特點
a、適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。
b、指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。
c、測量范圍大，不受儲罐高度限制。
d、指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。
e、耐高溫，可采用不褪色陶瓷翻柱。
f、結構簡單，安裝方便，維護費低。
二、磁翻板液位計的工作原理
其工作原理是：以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化，然后通過變送器將電阻(或電壓)的變化轉變成4～20 mA·DC的標準電流輸出，再由我廠專門配套生產的XMT系列數顯液位控制儀顯示液位和設定上、下限報警，實現液位的位式控制或調節。此外亦可與我廠生產的 DSB型光柱數顯儀配套，顯示更為直觀。或者與其它可以接受4～20mA·DC信號輸入的任何顯示儀或調節器相配套，實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。
三、主要技術參數
1、量程范圍：250mm以上；
2、介質密度：≥0.4g/cm3；
3、介質粘度： ≤0.02Pa.S；
4、工作溫度：-40～350℃；
5、壓力等級：≤32MPa；
6、測量精度：L=500~1000mm≤1.5%FS，L＞1000mm≤1.0%FS；
7、安裝方式：側裝式、頂裝式；
8、防護等級：IP65；
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
10、傳輸方式：4～20mA 或 開關量 ；
11、接液材質：不銹鋼、PP、PTFE；
12、輸出信號：4~20mA·DC;
13、供給電源：24V·DC±5%
14、負載電阻：0~750Ω；
15、連接法蘭：根據國家化工部、機械部及美制標準，可以結合用戶的需要特殊定制。
注：當磁翻板液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
四、磁翻板液位計的使用
磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
磁翻板液位計太長了怎么辦？
對超過一定長度的，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；當配有遠傳配套儀表時需做到如下幾條：遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設；應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
五、磁翻板液位計的7個使用注意事項
1.的對超過一定長度（普通型>3米、防腐型>2米）的液位計。
2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
3.當配有遠傳配套儀表時需做到如下幾條：
4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
5.遠傳配套儀表上感應面應面向和緊貼主導管；
6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；
7.應根據介質情況，不定期清洗磁翻板液位計的主導管清除雜質；
