一.技術參數

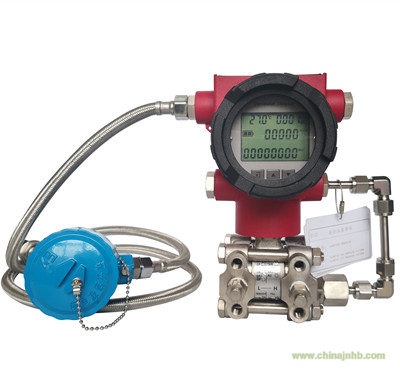

  多參量變送器是一種新型的差壓變送器，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的功能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年，可以與差壓類節流裝置(V錐、孔板、彎管、噴嘴、文丘里、阿牛巴、威力巴、畢托管、楔形)直接配用，組成一體化V錐流量計、一體化孔板流量計、一體化彎管流量計、一體化噴嘴流量計、一體化文丘里流量計、一體化阿牛巴流量計、一體化威力巴流量計、一體化畢托管流量計、一體化楔形流量計。

二.特征描述

1. 可電池供電現場顯示無須外接電源工作2-3年
2. 全隔離輸出超強抗干擾性設計，屏蔽一切干擾
3. 可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
4. 自帶溫度壓力傳感器
5. 氣體、蒸汽自動溫度壓力補償
6. 量程比1:60 1:100 1:200 1:400
7. 氣體可顯示溫度、壓力、工況流量、標況流量等參數
8. 蒸汽可顯示溫度、壓力、密度、質量流量等參數
9. 可對流量傳感器線性進行分段矯正

10.微差壓可以測量10Pa-6000Pa
11.用戶不需要做任何調試裝上即可使用
12.開放平臺，可根據用戶要求定制算法
13.可靠性高，用戶不需做任何維護
14.傳感器逐點補償，溫度穩定性高
15.隔爆設計，隔爆等級ExdIICT4

三.多參量變送器規格

四.工作原理圖


五.安裝注意事項

由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。

2、變送器應在額定壓力、溫度范圍內工作，不能超過最大額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用屏蔽電源線。

六.安裝示意圖

七.用途/應用案例


八.案例現場



九.概述

多參量變送器是測量變送器兩端壓力之差的變送器，輸出標準信號。多參量變送器與一般的壓力變送器不同的是它們均有2個壓力接口， 多參量變送器一般分為正壓端和負壓端，一般情況下， 多參量變送器正壓端的壓力應大于負壓段壓力才能測量。

    多參量變送器用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。

    多參量變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。JT-3051DP也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。

使用對象：液體、氣體和蒸汽

測量范圍：0～0.1kPa至0～40MPa

輸出信號：4～20mA DC

供電電源：12～45V DC，一般為24V DC

負載特性：與供電電源有關，在某一電源電壓時帶負載能力，負載阻抗RL與電源電壓Vs關系式為：RL≤50(Vs一12)

指示表：指針式線性指示0～100%刻度或LCD液晶式顯示。

防爆： 隔爆型 ExdIICT6

量程和零點：外部連續可調

正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。最大正遷移量為最小調校量程的500%；最大負遷移量為最小調校量程的600%。


溫度范圍：放大器工作溫度范圍：--29～+93℃。

灌充硅油的測量元件：-40～+104℃

法蘭式變送器灌充高溫硅油時：-20~+315℃，普通硅油：-40～+149℃

靜壓：4、10、25、32MPa

濕度：相對濕度為5～95%

容積吸取量：<0.16cm3

阻尼：充硅油時，一般在0.2s到1.67s之間連續可調。

精確度： ±0.2%

死區：無(≤0.1%)

穩定性：六個月內不超過最大量程的基本誤差絕對值

振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g

電源影響：小于輸出量程的0.005%/V

負載影響：電源如果穩定，則負載沒有影響。
