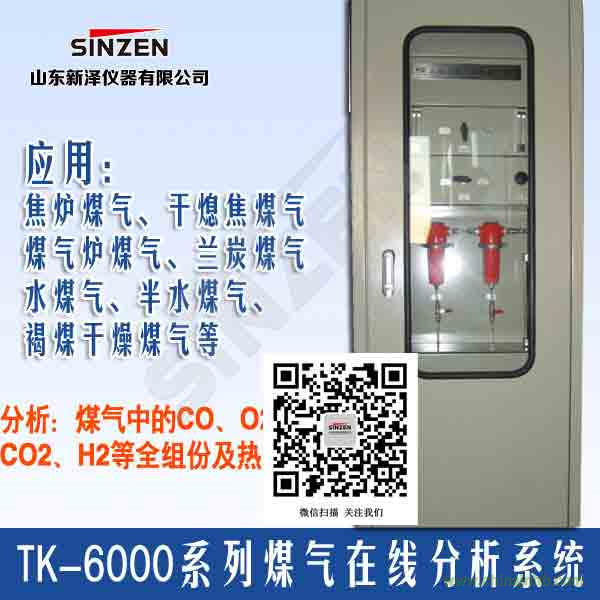

TK-6000焦?fàn)t、煤氣發生爐、熱風爐氣體分析系統，是為了減少燃?xì)馀欧盼廴荆岣呷紵?/span>,回收顯熱，提高產品質量等目的而專門設計的分析系統,由于焦?fàn)t爐氣、煙道氣、干熄焦氣、煤氣發生爐爐氣、熱風爐爐氣等測檢點都不同程度地含有焦油、粉塵、低沸點有機物、H2S等硫物或水汽，具有高粘度、易結晶、有腐蝕性等特點，故氣體成份復雜，易造成分析系統堵塞、腐蝕。我們采用多種新技術針對性設計的該系統具有安全可靠、抗腐蝕、無堵塞、取樣真實、響應快、分析精度高、配置和選型**等諸多特色。
焦?fàn)t煤氣的主要成分表（僅供參考）
|
組份
|
H2
|
CO
|
CO2
|
CH4
|
CmHn
|
N2
|
O2
|
|
%（v）
|
54.0-59.0
|
5.0-8.0
|
2.0-4.0
|
23.0-27.0
|
2.0-3.0
|
3.0-6.0
|
0.2-0.4
|
焦?fàn)t煤氣中雜質含量表（mg/m3）
|
名稱
|
焦油
|
苯
|
萘
|
硫化氫
|
COS
|
CO2
|
氨氣
|
賽吩類
|
|
雜質含量（mg/m3）
|
微量
|
2000-5000
|
300
|
100
|
100
|
80-100
|
80-100
|
20-50
|
二、檢測工藝點及測量組分
檢測工藝點：風機后、電捕焦油器前/后
分析組分：O2（0-5%量程可調）
分析儀器的選擇：電化學、磁氧、激光
三、系統主要技術參數
（1）測量范圍：O2（0.0～5.00）%（量程可選）；
（2）**允許誤差：±0.1%F.S；
（3）分辨率：0.01%；
（4）穩定性：零點漂移±1%FS/7d；
量程漂移±1%FS/7d；
（5）重復性：0.1%；
（6）預熱時間：10min；
（7）樣氣流量：（0.3～0.5）L/ min；
（8）樣氣接口尺寸：G1/2；
（9）電器接口尺寸：1/2NPT；
（10）工作電源：AC220V±10%，50HZ；
（11）工作環境：溫度 －5℃～+45℃；
濕度 ≤90%RH；
（12）防爆等級：ExdIICT6；
（13）模擬輸出：4～20mA；
（14）樣氣壓力：0.05MPa≤入口壓力≤0.1Mpa。
