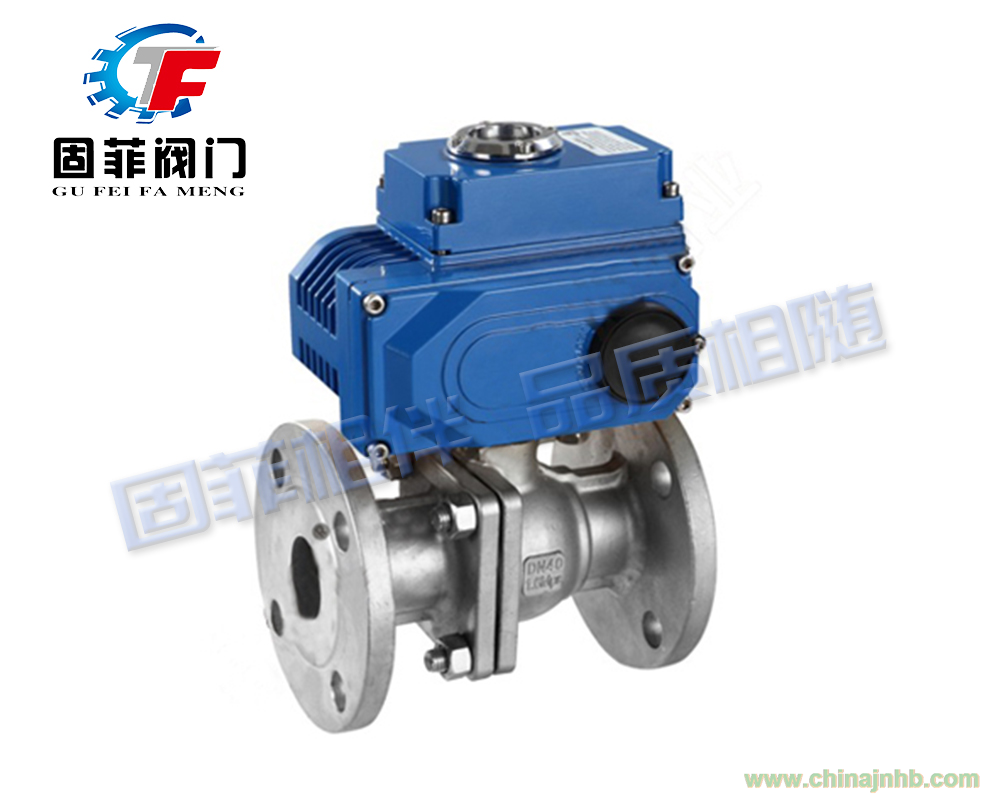

GFQ941F電動法蘭球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

產品特點

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

執行器參數

1、體積小，重量輕，主傳動采用一級直齒輪付和一級2K-H行星減速，強度高，

2、結構緊湊。潤滑油采用專用減速樹脂。

3、設有行程控制機構，轉矩控制機構，開度指示機構和手動機構等，功能齊全性能可靠。

4、手電動切換為全自動切換，沒有切換手柄，用戶不必擔心因忘記搬動手柄產生操作錯誤。

5、齒輪采用高強度材料，經熱處理，強度高。整機外設為密閉型，可以用于戶外。

電機：閥門專用電機，額定運行時間10分鐘。

主傳動：一級直齒輪付和一級2K-H行星減速。

行程控制機構：采用凸輪機構，凸輪與輸出軸同步，在開向和關向各設兩個微動開關，一 個控制電機電源，一個接通指示燈。

轉矩控制機構：采用蝸桿軸向鼠動結構，蝸桿軸上裝有蝶形彈簧，把蝸桿的軸向鼠動通過曲柄變為凸輪軸的轉動，然后用凸輪觸動微動開關。產品出廠時輸出轉矩已調整好，用戶一般情況下不要隨意調整凸輪。

開度指示結構：用于現場指示閥門開啟程度，行程控制機構中凸輪軸的頂端裝有刻度盤，觀察窗較大，指示醒目，便于觀察。

執行標準

設計標準：GB/T12237-1989;DIN3357/1,2:API608

法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10

結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10

檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003
