ml型梅花聯軸器購買 南寧梅花聯軸器裝配圖
無錫寶亮機械有限公司是無錫一家專業設計和制造各類聯軸器的高新技術企業,傳動基礎件的專業生產商。我公司積極引進和吸收國內外先進的技術和設備,不斷研究創新,嚴抓產品質量,并嚴格按照ISO9000質量認證體系標準模式生產。公司產品有萬向聯軸器,齒式聯軸器,鼓形齒式聯軸器,剛性聯軸器,撓性聯軸器等幾十個系列上千種規格聯軸器種類,廣泛應用于冶金、礦山、起重運輸、石油化工、造紙、制藥、紡織、印染、船舶、機車、焊管設備、縱剪、、校直等多種行業,我公司產品嚴格按標準生產,生產的聯軸器具有傳動平穩可靠,傳遞轉矩大,角位移補償能力大,使用壽命長等特點,為國內眾多的聯軸器使用企業提供了技術和設備的有力,贏得了廣大用戶的一致好評。
梅花形彈性聯軸器產品簡單介紹:

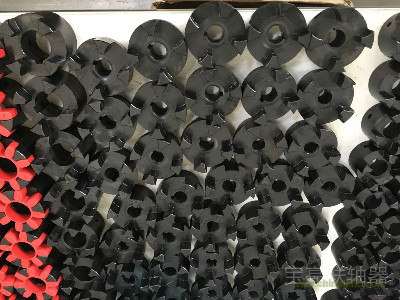

梅花形彈性聯軸器英文名:Plum-shaped Flexible Coupling,傳動原理:兩半邊爪與彈性環之間的擠壓傳遞動力。梅花形彈性聯軸器是將一個整體的梅花形彈性環裝在兩個形狀相同的半聯軸器的凸爪之間,以實現兩半聯軸器的連接。通過凸爪與彈性元件之間的擠壓傳遞動力,彈性元件的彈性變形可補償兩軸相對偏移,實現減振緩沖。由分析可知梅花形橡膠體花瓣只受到壓力,而不再承受彎矩,能承受更大的負荷,可靠性更好。因?yàn)槊坊ㄐ螐椥月?lián)軸器在傳遞扭矩的過程中只受到擠壓力,而不受到旋轉件通常所受的扭矩,在使用過程中不易磨損,使用壽命大幅提高。
梅花聯軸器的主要特點:
結構非常的簡單,這樣在制作的時候也會相比于其他的聯軸器要簡單很多。而且梅花聯軸器之間的摩擦比較的小,所以可以免去像別的器械一樣頻繁的需要潤滑的操作,梅花聯軸器也具有較大的軸向、徑向和角向補償能力。更加重要的是,梅花聯軸器的結構使得它能夠承受很大的負債,而且保證相當長的使用壽命和安全性。所以這些種種也就使得梅花聯軸器現在得到了很多的應用場合的歡迎,也成為它熱銷的一個原因。
梅花聯軸器主要應用領域:
1.具有較大功率和較高轉速的泵和風機,大功率的內燃機、壓氣機、燃?xì)廨啓C(jī)。
2.具有沖擊扭矩較大,負載變化劇烈的破碎機械,粉碎設備、粉碎機、破碎機、過濾機、離心機
3.精密傳動機械,數據傳輸系統,如數控機床,數控車床,加工中心,雕刻機,數控銑床,電腦鑼
4.有高溫、高精度要求的如紡織、造紙、印刷、包裝機械、制藥機械.
聯軸器選型步驟:
1.選擇適當?shù)男问?根據機械特性的要求,如傳遞扭矩大小、剛度要求、震動、沖擊、耐酸堿腐蝕、傳動精度等等,確定合適的類型。
2.計算扭矩:
聯軸器傳遞的扭矩應小于許用扭矩值.扭矩的確定應考慮機器制動所需要加減速扭矩和過載扭矩.但是在設計時資料不足或分析困難,扭矩不易確定時,可按計算扭矩選用.即不超過許用扭矩值。
計算扭矩Tc:用下列公式計算
Tc=KT
T=9550×Pw/n=7020×PH/n
式中T=理論扭矩N.m
K---工作情況系數,可參考JB/ZQ4383-86 《聯軸器的載荷分類及工作情況系數》選用,通常1﹤K﹤5。
Pw ---驅動功率,Kw
PH---驅動功率,馬力
n----轉速,rpm
3.確定孔徑范圍(注:主從動軸徑不同時,應按大端直徑選用聯軸器的規格)。
4.確定軸孔徑及鍵(或脹緊聯結套)的形式。
ML梅花形聯軸器規格尺寸表

MT梅花型聯軸器彈性緩沖墊型號尺寸表
本MT梅花墊尺寸表適用于大型設備和各種機械緩沖作用的鏈接。
標準:GB5272-85
聯軸器型號標記示例:
ML1型梅花形彈性聯軸器 MT1 彈性件硬度≥85HZ
主動端:Z型軸孔,A型鍵槽,d1=18mm,L1=30mm
從動端:Y型軸孔,A型鍵槽,d2=24mm,L=52mm
ML1聯軸器(ZA18×30/YA24×52)彈性墊MT1B 聯軸器標準GB5272-85
操作工須知:
梅花聯軸器在啟動設備前應先檢查梅花聯軸器的螺母是否有松動或脫落,如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開;停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。
