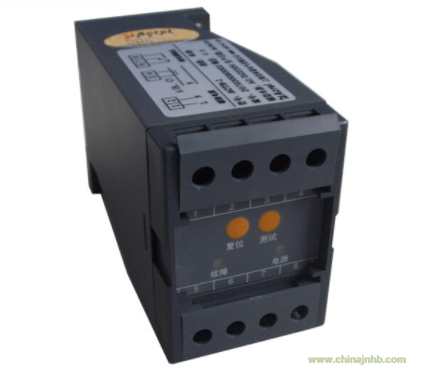

ACTB系列電流互感器過電壓保護器
一、產品簡介
概述
電流互感器（簡稱CT）在運行中如果二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流，電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅會使CT和二次設備損壞，也嚴重威脅運行人員的生命安全，并造成重大經濟損失。采用電流互感器二次過電壓保護器（簡稱ACTB），能夠有效防止因電流互感器二次側異常高電壓引起的事故。
ACTB系列電流互感器過電壓保護器主要應用于各種CT二次側的異常過電壓保護。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低，一旦CT二次開路，出現異常尖峰過電壓時它能立即響應限壓，延時短路，從而起到保護作用，并且在面板上顯示故障的部位，并有無源節點信號輸出。電路故障排除后，重新正常工作。與同行比較我公司生產的ACTB具備輸入電路保護功能,輔助電源交直流通用,工作范圍寬等優點。
保護器應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。
型號說明
功能：
電流互感器在運行中如果二次繞組開路或一次繞組流過異常電流會在二次側產生數千伏甚至上萬伏的過電壓，不僅會損壞各種二次設備，也嚴重威脅運行操作人員的生命安全。該系列產品能有效防止因電流互感器二次側異常高壓引起的事故。一旦二次開路，出現異常尖峰過電壓時能立即響應限壓，延時短路，從而起到保護作用。
應用范圍：
電流互感器二次側的差動繞組、過流繞組、測量繞組、保護繞組、備用繞組等。
訂貨范例：
具體型號：ACTB-1
技術要求：1繞組；二次峰值大于150V保護；保護電流5A；導通電壓150V。
通訊協議：無
輔助電源：AC/DC220V
二、技術參數
三、產品選型
四、外形尺寸
