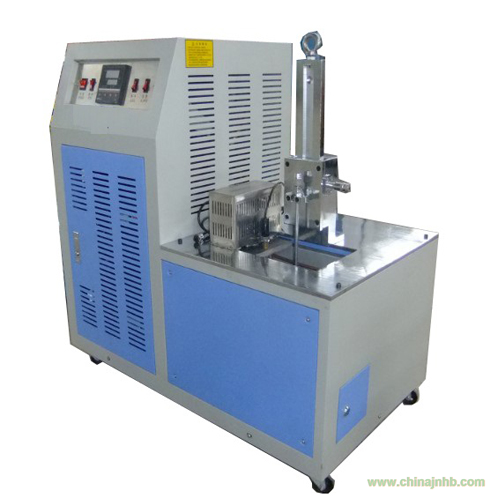

武漢科輝DW-III塑料低溫脆性試驗機(jī)
本產(chǎn)品是測定塑料在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的zui高溫度，即為脆性溫度，可以對非硬質(zhì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。溫度和低溫性能的優(yōu)劣。

一、產(chǎn)品技術(shù)參數(shù)

武漢科輝DW-III塑料低溫脆性試驗機(jī)

三、結(jié)構(gòu)原理
1、本設(shè)備由制冷壓縮機(jī)主機(jī)體、加熱裝置、電子控制箱、冷卻槽、冷卻介質(zhì)循環(huán)系統(tǒng)、自動報警裝置等部分組成。啟動制冷開關(guān)后，壓縮機(jī)開始工作，制冷系統(tǒng)進(jìn)入正式工作狀態(tài)。制冷壓縮機(jī)連續(xù)不斷的工作，當(dāng)接近設(shè)定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統(tǒng)產(chǎn)生的多余冷量，以達(dá)到恒溫的目的。攪拌可使冷卻槽內(nèi)的冷卻介質(zhì)不斷循環(huán)，使溫度均勻一致。
2、試樣夾持器
A試樣每次可夾持15個
3、沖擊裝置
沖擊裝置由沖ji錘和自鎖機(jī)構(gòu)組成。
4、沖擊器
4.1 A試樣：
    a）沖頭半徑為1.6±0.1mm；
    b）鉗口半徑為4.0±0.1mm；
    c) 沖頭中心線與夾具間隙為3.6±0.1mm；
    d）沖頭的外側(cè)與夾具間隙為2.0±0.1mm
4.2 B試樣：
    a）沖頭半徑為1.6±0.1mm；
    b）沖頭中心線與夾具間隙為7.87±0.25mm；
    c) 沖頭的外側(cè)與夾具間隙為6.35±0.25mm

武漢科輝DW-III塑料低溫脆性試驗機(jī)

四、使用方法
4.1向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。
4.2接通電源，溫控儀和計時器顯示燈亮。
4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關(guān)（或按動秒表）計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃。
4.5拉動沖ji錘自鎖手柄，沖ji錘在重力作用下自由下落，對試樣做沖擊動作。
4.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無破壞。
4.7試樣經(jīng)沖擊后（每個試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗。通過反復(fù)試驗，確定至少有兩個試樣不破壞的zui低溫度和至少一個試樣破壞的zui高溫度，如這兩個結(jié)果相差不大于1℃時，即試驗結(jié)束。

五、試驗標(biāo)準(zhǔn)
5.1塑料類規(guī)格
A：試樣的長為20.0±0.25mm，寬為2.5±0.1mm，厚為2.0±0.1mm的條形試樣
B：試樣的長為31.75±6.35mm，寬為6.35±0.51mm，厚為1.91±0.13mm
5.2要求
試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

六、操作步驟
1.向冷卻槽中加入適量的冷卻介質(zhì)。
2.在確認(rèn)電源在規(guī)定的電壓下及接地安全后，且設(shè)備各部分正常情況下掀下電源開關(guān)。
3.按下溫度設(shè)定鍵（set）0.5秒后放開進(jìn)入溫度設(shè)定狀態(tài)按加數(shù)鍵或減數(shù)鍵的移動鍵可對溫度進(jìn)行設(shè)定。設(shè)定好所需溫度后按設(shè)定鍵0.5秒即可返回正常運(yùn)行狀態(tài)并記憶參數(shù)值。此時設(shè)備開始工作；
4.按下攪拌開關(guān)，檢查冷卻槽內(nèi)的冷卻介質(zhì)流動性是否良好。
5.zui后按制冷開關(guān)。
6.當(dāng)冷卻槽中介質(zhì)接近設(shè)定溫度時，恒溫加熱裝置工作，指示燈閃動；
  當(dāng)達(dá)到設(shè)定溫度時，自動報警裝置發(fā)出聲響，恒溫記時器開始記時，顯示恒溫時間，操作人員聞訊，可關(guān)閉報警開關(guān)，當(dāng)恒溫記時器顯示到所需恒溫時間（3Min）時，即可對試樣進(jìn)行沖擊試驗。
7.按下移動鍵便可清除溫度設(shè)定值顯示窗口的時間值。

七、注意事項
1、開機(jī)前，請確保冷井內(nèi)注滿酒精。
2、兩次開機(jī)間隔必須在30min以上。
3、沖擊時，請注意沖擊器位置容易夾手。
4、回收酒精時，需待溫度恢復(fù)到常溫，以防凍傷。

八、日常維護(hù)與注意事項
1.保持設(shè)備清潔，嚴(yán)禁劇烈振動、碰撞，不得隨意拆卸，搬運(yùn)時傾斜不得大于450。
2.設(shè)備不得安放在靠近高溫或陽光曝曬的地方。
3.電控箱要注意防潮，嚴(yán)禁進(jìn)入任何液體。
4.開機(jī)前必須確保接妥地線，以保證安全；電源插頭務(wù)必要插牢，以防松動造成瞬間停機(jī)而燒毀壓縮機(jī)。
5.如遇停電或故障造成停機(jī)時，再次啟動間隔時間必須大于30分鐘；室溫超過25℃時，再次啟動時間間隔必須大于60分鐘。
6.如遇壓縮機(jī)啟動不起來、間斷性工作一段時間后突然停機(jī)，請您立即關(guān)機(jī)，首先檢查電源電壓是否在220V~240V，如不符合請檢修電網(wǎng)電壓或配置交流穩(wěn)壓器，使之達(dá)到本儀器正常工作電壓值。
7.其次應(yīng)注意環(huán)境溫度，本低溫儀建議在25℃一下的環(huán)境溫度使用，因為環(huán)境溫度過高，使壓縮機(jī)系統(tǒng)里的壓力過高，若加上電網(wǎng)容量不足或電壓偏低，此時啟動較困難，兩次開機(jī)之間的間隔時間要長許多。
8.裝入冷卻槽中的試樣要擦干凈，不要把鐵屑等異物帶入冷卻槽中，以免堵塞循環(huán)管路。
9.再次使用前，應(yīng)檢查槽中冷卻介質(zhì)量，合適的冷卻介質(zhì)量應(yīng)以能蓋住蒸發(fā)器銅管（否則蒸發(fā)器上易結(jié)霜，使冷卻介質(zhì)含水量增加）并達(dá)到攪拌循環(huán)上口的高度（否則循環(huán)不暢）為宜，如果使用溫度較低，請注意因溫度而引起的冷卻介質(zhì)體積的變化，應(yīng)及時補(bǔ)充冷卻介質(zhì)。
10.每次使用后，應(yīng)放出冷卻介質(zhì)。
11.冷卻介質(zhì)要定期更換，盡量降低雜質(zhì)含量和含水量，否則循環(huán)欠佳而影響制冷效果及溫度精度。
12.在按下“電源”開關(guān)時，一定要確保冷卻槽內(nèi)注滿冷卻介質(zhì)，同時不允許將溫度傳感器從冷卻槽里拿出。

武漢科輝DW-III塑料低溫脆性試驗機(jī)
