進口電動兩片式球閥 美國力沃進口球閥

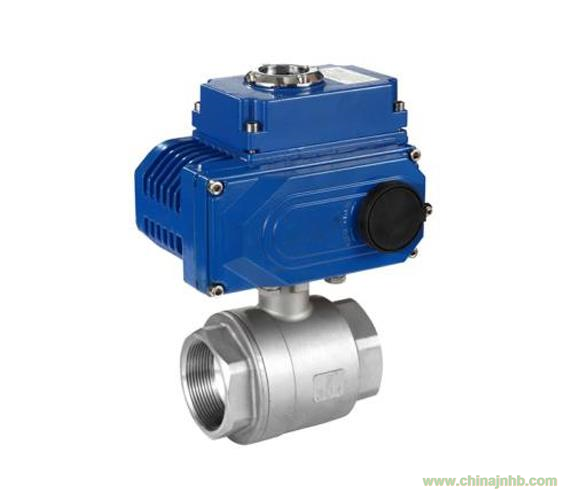

電動兩片式球閥
品牌介紹/ Brand introduction
美國力沃集團是世界領先的流體控制產品和服務供應商，設計和制造的產品用于各種工業以及一般性商用場合。在成立近一個世紀以來，300多位兢兢業業的工程師不斷開發出高品質閥門及配件產品滿足不同的市場需求。所有產品都在一個符合ISO9001國際標準嚴格的質量體系監控下完成作業，LEO產品以及分銷商遍布全球43個國家。
特點/ Characteristics：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
工作原理/ Working principle：
球閥以其流體阻力低、密封性能可靠、啟閉迅速、結構緊湊等優點，在工業中被得到廣泛應用，由閥體、球芯、密封圈、閥桿等相關部件組成。它主要是用來接通、切斷或分配管路中的介質，裝配上其它驅動裝置可對介質流量壓力及溫度等參數進行調節與控制。
電動三通球閥
品牌介紹/ Brand introduction
美國力沃集團是世界領先的流體控制產品和服務供應商，設計和制造的產品用于各種工業以及一般性商用場合。在成立近一個世紀以來，300多位兢兢業業的工程師不斷開發出高品質閥門及配件產品滿足不同的市場需求。所有產品都在一個符合ISO9001國際標準嚴格的質量體系監控下完成作業，LEO產品以及分銷商遍布全球43個國家。
產品結構/ Product structure：
電動三通球閥可為L形和T形，L形三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
工作原理/ Working principle：
電動閥通常由電動執行機構和閥門組成。電動閥使用電能作為動力來通過電動執行機構來驅動閥門，實現閥門的開關動作。從而達到對管道介質的開關目的。電磁閥是電動閥的一個種類；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。
選型要點/ Selection points：
電動球閥的選型主要考慮以下問題。
1連接方式。有螺紋連接，法蘭連接，對夾連接，焊接連接，卡箍連接，卡套式連接。
2使用介質的壓力。一般中低壓介質常選用浮動球電動球閥，高壓時可以選用金屬硬密封電動球閥，高壓大口徑選用固定球電動球閥。
3使用介質的溫度。溫度≤150℃時，選用聚四氟乙烯塑料閥座的軟密封電動球閥，≤300℃時可選用對位聚苯密封圈閥座。超過300℃選用金屬硬密封電動球閥。
4使用介質的腐蝕性。根據工藝介質腐蝕情況選用304不銹鋼，316不銹鋼，316L不銹鋼，UPVC塑料，特殊合金等材料。
5V型電動球閥調節性能良好，可調比大。可以接受控制系統DC4-20MA標準信號，進行比例調節。當工藝管路需要電動調節球閥時，可以優先選用，適用于懸浮顆粒和纖維狀介質。
6電動球閥可選用電壓一般有AC220V，AC380V，特殊電壓DC24V等需訂貨時說明。
7電動球閥一般為開關控制，反饋觸點輸出為有源輸出和無源輸出。還有連續電阻輸出信號，可以辨別閥門開度。
8優先選用ISO5211高平臺球閥和電動執行器的連接方式。標準化安裝，以后維護方便。
介質溫度高時，連接支架適當加長，防止高溫傳到到電動執行器，影響使用壽命。
9三通電動球閥，四通電動球閥，主要用來切換介質流向。三通球閥分為L型和T型。四通球閥主要為相鄰90°管路換向。
特點/ Characteristics：
1、電動三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、電動三通球閥密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、電動三通球閥一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，電動三通球閥維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
規格/Spec：
電動三通法蘭球閥外形尺寸：
|
公稱通徑DN
|
L
|
L1
|
W
|
H
|
D
|
D1
|
額定功率
|
額定電流
|
|
15
|
150
|
155
|
132
|
256
|
95
|
65
|
15W
|
0.2A
|
|
20
|
160
|
155
|
132
|
260
|
105
|
75
|
15W
|
0.2A
|
|
25
|
180
|
155
|
132
|
266
|
115
|
86
|
15W
|
0.2A
|
|
32
|
200
|
155
|
132
|
270
|
140
|
100
|
15W
|
0.2A
|
|
40
|
220
|
208
|
165
|
312
|
150
|
110
|
25W
|
0.5A
|
|
50
|
240
|
208
|
165
|
325
|
165
|
125
|
25W
|
0.5A
|
|
65
|
260
|
208
|
165
|
336
|
185
|
145
|
25W
|
0.5A
|
|
80
|
280
|
256
|
211
|
365
|
200
|
160
|
50W
|
0.8A
|
|
100
|
320
|
256
|
211
|
400
|
215
|
180
|
90W
|
1.0A
|
|
125
|
380
|
256
|
211
|
420
|
245
|
210
|
90W
|
1.0A
|
|
150
|
440
|
288
|
235
|
440
|
280
|
240
|
120W
|
1.2A
|
|
200
|
550
|
288
|
235
|
470
|
335
|
295
|
150W
|
1.2A
|
|
備注：此數據僅供參考，以實物為準,如有更改，恕不另行通知
|
技術參數/Technology parameters：
閥體參數：
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.6、2.5MPa
|
|
閥軸材質
|
碳鋼、不銹鋼
|
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
球體材質
|
304/316/316L不銹鋼
|
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
溫 度
|
PTFE≤180℃、PPL≤350℃
|
|
金屬密封≤450℃
|
|
適用介質
|
水、石油、漿料、強氧化性介質等
|
|
特 點
|
連線簡單、流向切換、阻力小、動作穩定
|
電動執行機構技術參數：
|
電源
|
AC110、220、380V/DC24、220V
|
|
輸出力矩
|
50N·M～2000N·M
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
|
動作范圍
|
0～90°±5°
|
|
動作時間
|
15秒/30秒/60秒
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
附帶手柄操作
|
|
限 位
|
電氣、機械二重限位
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
安裝與使用/ Installation and operation：
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
相關產品/ Related products：
|
進口電動三通球閥
|
進口電動兩片式球閥
|
進口電動三片式球閥
|
進口對夾球閥
|
進口高溫球閥
|
|
進口電動衛生級電動球閥
|
進口超低溫球閥
|
進口電動襯氟球閥
|
進口V型球閥
|
進口調節球閥
|
|
進口硬密封球閥
|
進口電動固定球閥
|
進口電動硬密封球閥
|
進口氣動通球閥
|
進口防爆電動球閥
|
規格/Spec：
|
規格
|
Фd
|
L
|
A
|
H
|
|
1/2"
|
15
|
65
|
160
|
166
|
|
3/4"
|
20
|
75
|
160
|
174
|
|
1"
|
25
|
88
|
160
|
184
|
|
1-1/4"
|
32
|
102
|
160
|
190
|
|
1-1/2"
|
40
|
110
|
160
|
205
|
|
2"
|
50
|
125
|
198
|
245
|
|
2-1/2"
|
65
|
160
|
255
|
302
|
|
3
|
80
|
175
|
255
|
312
|
|
備注：此數據僅供參考，以實物為準,如有更改，恕不另行通知
|
電動執行機構技術參數：
|
電源
|
AC110、220、380V/DC24、220V
|
|
輸出力矩
|
50N·M～2000N·M
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
|
動作范圍
|
0～90°±5°
|
|
動作時間
|
15秒/30秒/60秒
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
附帶手柄操作
|
|
限 位
|
電氣、機械二重限位
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
安裝與使用/ Installation and operation：
1、使用前注意檢查組件在運輸過程中是否損壞，然后安裝；
2、安裝時請注意介質流動方向是否正確；
3、請注意安裝條件是否符合技術要求（如工作壓力、使用溫度范圍等，）然后安裝使用；
4、盡量避免在震動的環境下使用，并注意低溫下的防凍措施；
5、電動的閥門應查聯軸器的同軸度，然后接通臨時電源，在全開和全閉的狀態下檢查、調整閥門的限位裝置，反復試驗不少于3次，電動系統應動作可靠、指示明確。
全程的技術支持
1、售前: 提供客戶售前的技術支持服務(如:產品選型,系統優化選配,根據客戶使用要求開發客制化產品), 使客戶迅速對力沃（LEO）建立信心；
2、售中: 地區分公司可對客戶提供標準品現貨供應,現場安裝和調試指導, 使客戶對力沃（LEO）服務感到便捷和貼心；
3、售后: 主要針對客戶及終端用戶進行產品安裝,使用及維護等方面培訓,及時掌握產品使用情況并提供全國聯保服務, 通過終端客戶對力沃（LEO）服務的感受和肯定, 提升對力沃（LEO）的客戶及力沃（LEO）的認同度,實現品牌增值。
