進口氣動三片式法蘭球閥 美國力沃LEO 廣州球閥

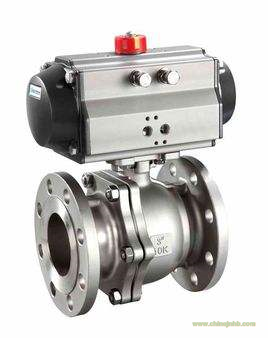

氣動三片式法蘭球閥
產品簡介/ Brief introduction：
氣動三片式法蘭球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式法蘭球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
品牌介紹/ Brand introduction
美國力沃集團是世界領先的流體控制產品和服務供應商，設計和制造的產品用于各種工業以及一般性商用場合。在成立近一個世紀以來，300多位兢兢業業的工程師不斷開發出高品質閥門及配件產品滿足不同的市場需求。所有產品都在一個符合ISO9001國際標準嚴格的質量體系監控下完成作業，LEO產品以及分銷商遍布全球43個國家。
為什么選擇美國力沃：
質量穩定：實行全程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期。
主要性能規范：
|
公稱壓力
|
PN(mpa)
|
2.5
|
4.0
|
6.4
|
|
殼體試驗壓力
|
PS(mpa)
|
3.75
|
6.0
|
9.6
|
|
密封試驗壓力
|
2.75
|
4.4
|
7.04
|
|
氣密性試驗壓力
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
SS201
|
SS304
|
SS316
|
|
水、油品、氣等介質
|
硝酸類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
-40℃——+150℃
|
|
產品標準
|
GB/T12237-2007
|
|
檢驗標準
|
GB/T13927-1992 JB/T9092-1999
|
工作原理：
一、開啟過程
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
二、關閉過程
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
執行機構介紹：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
球閥介紹：
氣動三片式法蘭球閥主要零件材質表：
|
序號
|
零件名稱
|
材質
|
|
1
|
螺栓
|
不銹鋼304
|
|
2
|
接頭
|
不銹鋼304、304L、316、316L
|
|
3
|
閥座
|
PTFE、對位聚苯（PPL）、尼龍、硬質合金
|
|
4
|
球體
|
不銹鋼304、304L、316、316L
|
|
5
|
閥體
|
不銹鋼304、304L、316、316L
|
|
6
|
螺母
|
不銹鋼304
|
|
7
|
閥桿
|
不銹鋼304、304L、316、316L
|
|
8
|
墊片
|
不銹鋼304、316
|
|
9
|
填料
|
PTFE
|
|
10
|
壓蓋
|
不銹鋼304、316
|
|
11
|
連接支架
|
不銹鋼CF8
|
|
12
|
連接套
|
不銹鋼304
|
|
13
|
螺栓
|
不銹鋼304
|
|
14
|
氣動執行器
|
AT系列
|
|
15
|
位置指示器
|
塑料
|
