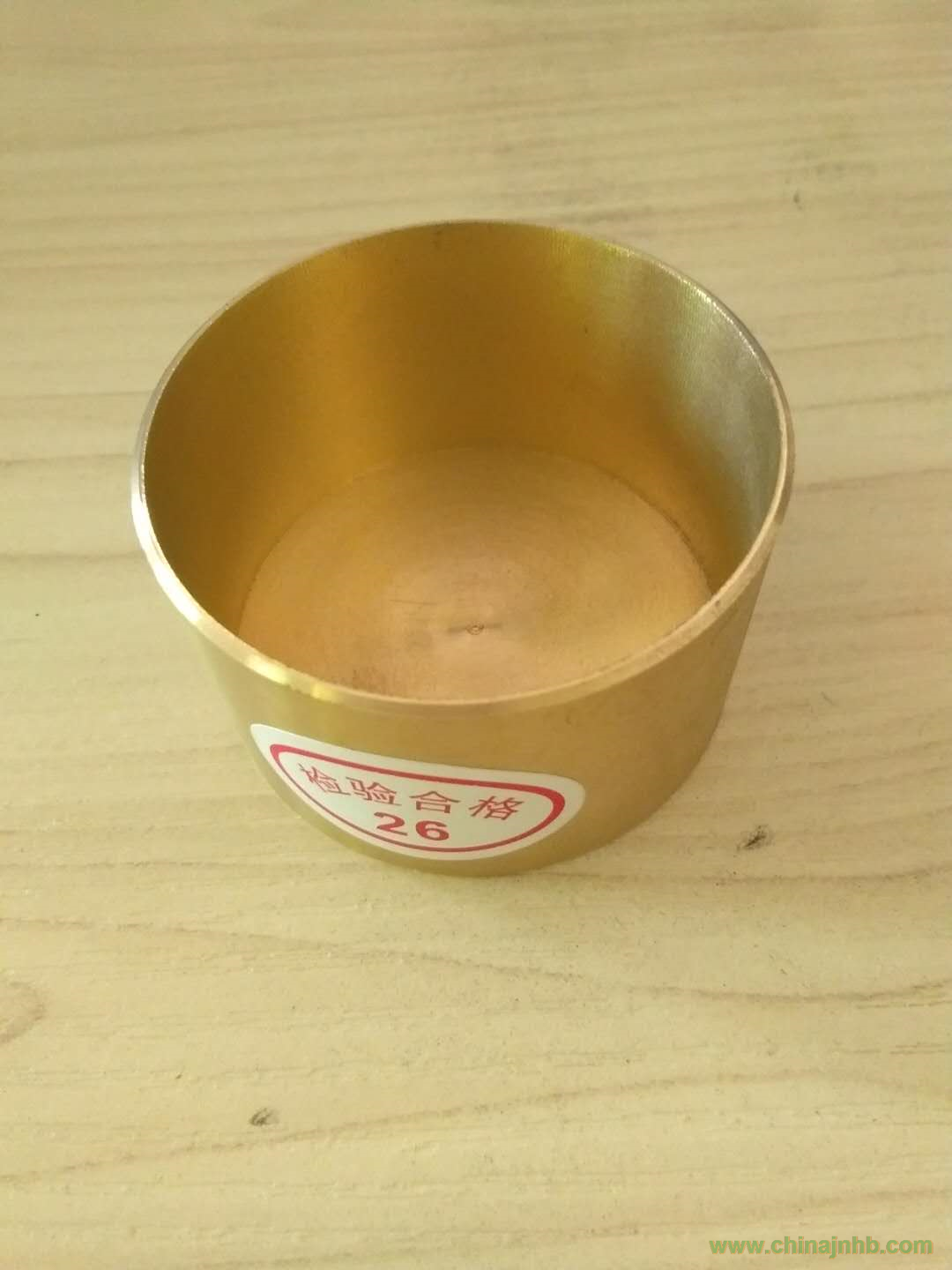

土壤縮限試驗收縮皿簡介一、TD120—1型
TD120—1型土壤縮限試驗收縮皿是根據交通運輸部行業標準JTG E40-2007《公路工程土工試驗規程》中T0120—2007《縮限試驗》定制生產的。用于擾動的黏質土在飽和狀態下，因干燥收縮至體積不變時的含水率。
該產品適用于粒徑小于0.5mm和有機質含量不超過5%的土。
二、TD120—1型土壤縮限試驗收縮皿技術參數
直徑50mm
高度30mm
壁厚1mm
三、TD120—1型土壤縮限試驗收縮皿試驗步驟
1制備土樣:取具有代表性的土樣，制備成含水率大于液限的土膏。
2在收縮皿皿內涂一薄層凡士林，將土樣分層裝入收縮皿內，每次裝入后將收縮皿底拍擊試驗臺，直至驅盡氣泡為止。
3土樣裝滿后，用刀或直尺刮去多余土樣，立即稱收縮皿皿加濕土質量。
4將盛滿土樣的收縮皿皿放在通風處風干，待土樣顏色變淡后，放入烘箱中烘至恒量，然后放在干燥器中冷卻。
5稱收縮皿皿和干土總質量，準確至0.01g。
6用蠟封法測定試樣體積。
四、 TD120—1型土壤縮限試驗收縮皿結果整理
1縮限：含水率達液限的土在105?110℃下水分繼續蒸發至體積不變時的含水率，叫做縮限，用下式計算。
Ws=w-（V1-V2）/ms×ρw×100   (T0120-1)
式中：Ws—-縮限（％)，計算至0.1;
      w—-試驗前試樣含水率(％);
      V1——濕試件體積(即收縮皿容積)(cm3);
      V2——干試件體積(cm3);
      Ms——干試件質量(g);
      Pw——水的密度，=1g/cm3。
2收縮指數:液限與縮限之差稱收縮指數，按下式計算。
              1s=wL-W                            (T0120-2)
式中：1S——收縮指數(％),計算至0.1;
      W^L——土的液限(％)。
3本試驗記錄格式如表T 01204所示
