江蘇聯源板式給料機產品說明書

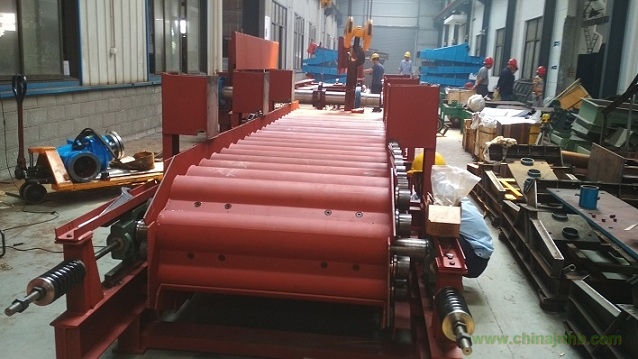

一）板式給料機型號含義：
例：WBQ500-6000
Q表示輕型板式給料機;L表示中型板式給料機,Z表示輕型板式給料機.500表示鏈板寬度為500mm;6000表示鏈輪中心距為6000mm。
二）板式給料機產品特征：
1、單機輸送長度小于等于30m，提升高度小于等于15m。最大輸送傾角0-35度。物料溫度小于等于600℃。
2、采用沖壓槽體，中間用橫筋加強、槽體剛性好，承載能力大。槽體底板圓弧搭接，防止物料泄漏。
3、布置形式多樣、可水平、傾斜布置，還有多種水平、傾斜組合布置。
三）板式給料機結構部件：
1、牽引鏈：牽引鏈采用長節距板式銷軸滾子鏈，鏈條各零件均采用合金鋼材料，并經科學的熱處理，耐磨性能好，抗拉強度高、使用壽命長。
2、驅動電機：驅動電機采用調速電機，運行速度可調，以便更合理地選擇輸送量。
3、螺桿張緊裝置：拉緊支座采用型鋼和螺栓聯接結構,外形美觀,裝拆方便。對重型和超重型拉緊裝置,增加一組彈簧,以緩沖吸振。除此之外還有以下兩個特點:
(1)中、輕型板式給料機拉緊裝置的螺桿位于滑座上方,放在倒置的等邊角鋼下面,螺桿部分可不受污染和損壞;重型和超重型產品的拉緊裝置,螺桿通過滑座中心。
(2)重型板式給料機拉緊裝置采用碟形彈簧緩沖、螺旋拉緊。
4、滾動軸承：頭、尾部軸承多采用滾動軸承，頭部軸承座不是水平支承在機架上,而是用四根螺栓將軸承座垂直聯接在機架上。這樣一方面使軸承座受力與工作拉力方向一致,改善軸承座和聯接螺栓的受力狀況,另一方面縮小了空間尺寸。
5、組合式鏈輪：驅動鏈輪輪毅的材質是鑄鐵或鋼,輪緣是用高耐磨淬硬鋼制成可換齒結構;張緊鏈輪的無齒輪緣是組合式,可更換。這樣可減少很多維修量,降低維修費用。另外,可換無齒輪緣能保證鏈條與鏈輪間的正確和恒定接觸,防止齒面產生膠合。
6、支承輥輪：中、輕型板式給料機支承輥輪是外置式,與牽引滾子分離,有下述優點:
(1)便于設置導軌槽體。
(2)減小牽引滾子磨損。
(3)便于制造。對重型、超重型板式給料機在機架上設置固定支承輥輪。輥輪與頭、尾部軸承座的潤滑采用集中供油方式,保證潤滑定時、全面。
7、液力偶合器：驅動電機與減速器之間裝有液力偶合器,可確保板式給料機平穩起動并起過載保護作用。減速器與主軸間采用鏈傳動,有緩沖作用,還可使傳動比穩定、可傳遞大功率、中心距可調、便于布置與安裝。驅動軸上配有逆止器,防止輸送槽反向回轉。
