10千瓦柴油發電機詳細資料
柴油發電機組有哪些冷卻方式？
柴油發電機組有哪些冷卻方式？不同類型，不同容量的柴油發電機組其冷卻形式也不完全相同。但所采用的冷卻介質一般為空氣，氫氣，和水三種。一般的同步發電機，它的冷卻系統為封閉式，冷卻介質都是循環使用的 。
1、空氣冷卻
空氣冷卻都是采用風扇送風的方式，用冷空氣對著柴油發電機組繞組端部，發電機組定子和轉子進行吹拂散熱的，冷空氣吸取熱量后變?yōu)闊峥諝猓诙ㄗ雍娃D(zhuǎn)子之間的氣息初匯合后，在經鐵芯的風道排出，通過冷卻器進行冷卻。被冷卻后的空氣再由風扇送入發電機內部循環使用，以達到散熱的目的。機一般采用空氣冷卻的都為中，小型同步發電機組。
2、氫氣冷卻
氫氣冷卻都是采用氫氣作為冷卻介質，氫氣的散熱性能比空氣的散熱性能好，大型汽輪發電機組大多采用氫氣冷卻。
3、水冷卻
水冷卻是采用定子，轉子雙水內冷的方式。
定子水系統的冷水外部水系統通過水管流至裝在定子幾座上的進水環，在分別經絕緣管流向各個線圈，吸收熱量后再經絕緣水管匯總到裝在機座上的出水環，然后排入發電機外部的水系統進行冷卻。
轉子水系統的冷卻先進入裝在勵磁機側軸端的進水支座，然后流入轉軸中心孔內，在沿著幾個經向孔流到集水箱，然后經絕緣管流向各線圈。冷水吸熱后，經絕緣管流入出水箱，再通過出水箱外緣上的排水孔流到出水支座，由出水總管引出。
由于水的散熱性能遠高于空氣和氫氣，因此，新建的大、中型發電廠的發電機組一般都采用水冷卻方式。
10千瓦柴油發電機詳細資料
10千瓦開架柴油發電機參數

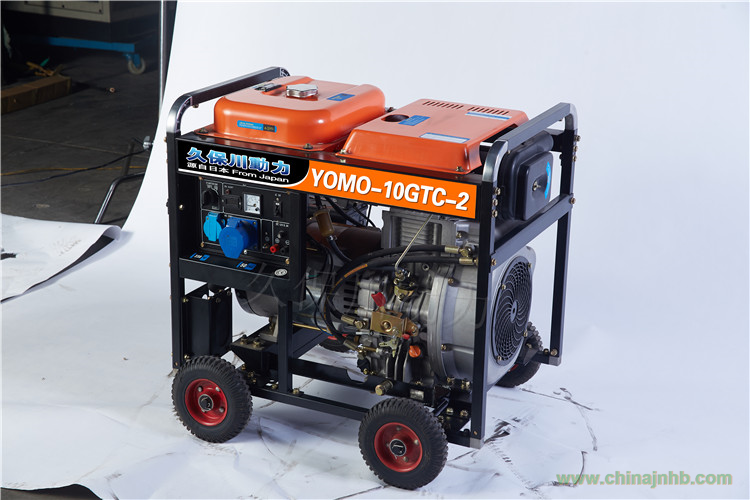

產品型號：YOMO-10GTC-2
·額定功率KW 9.4
·備用功率KW 10
·額定頻率HZ 50
·額定電壓V 220/380
·啟動方式 電啟動
·機構類型 開架款
·功率因素 0.8/1.0
·相 數 單/三相
·燃油型號# 0#、-10#柴油
·直流輸出（V-A） 12-8.3
·電機類型 勵磁電機
·機器油耗G/KW.H 200（滿載）
·工作時間H 12
·消聲裝置 工業級消聲裝置
柴油發動機參數
·發動機品牌 久保川
·發動機型號 YO-1100T
·冷卻方式 空氣冷卻
·額定轉速r/min 3000
·燃燒系統及缸體結構 單缸、直噴、風冷、發動機
·進氣方式 自然吸氣
·控制裝置 ECU
·油箱容量L 20
·機油容量L 2.5
·過載能力% 100
·調速方式 自動調速
·機器配置 帶四輪
·絕緣等級 F
·工作溫度范圍°C -40°C、-50°C
整體外形及重量噪音
尺寸（不帶輪子） 長mm 818
寬mm 555
高mm 755
整機凈重KG 138
7m/db(A)3000rpm(min-1) 75
標準配置：
燃油表 機器油耗 自動電磁控油裝置 四保護裝置
輸出指示燈 電壓表 過熱保護 啟動蓄電池及連接電纜
選裝配置：
雙層消音裝置 工業隔音海綿 自適應高原用增壓器 ATS自動切換裝置
