一、智能型電動球閥 產品概述
本公司的ZRJQ智能型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。智能型電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構。其主要特點如下：
（1）適用于兩位切斷、調節的場合。
（2）智能型電動球閥可實現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
（3）密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。
（4）智能型電動球閥體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
（5）流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
（6）智能型電動球閥采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及3800VAC電源即可控制運轉。具有連線簡單、結構緊湊、動作穩定可靠等優點。
|
|
|

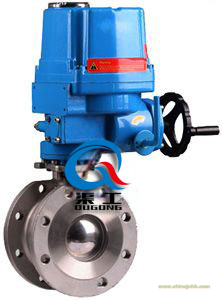

ZRJQ智能型電動球閥
|
ZRJQ智能型電動球閥
|
二、智能型電動球閥 主要技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
兩段式鑄造球閥
|
|
連接形式
|
法蘭式、焊接式、對夾式、螺紋式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
三、智能型電動球閥 執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸入信號
|
4～20mADC 1-5VDC、 220VAC開關接點信號
|
|
輸出信號
|
4～20mADC，負載電阻：≤500Ω
|
|
分 辨 率
|
高于1/200
|
|
死 區
|
0.4～1.2%可調
|
|
信號隔離
|
輸入信號，輸出信號，電源三隔離
|
|
故障狀態
|
可設定為0-100%全行程任意位置
|
|
工作溫度
|
-10～55℃
|
|
相對濕度
|
≤90%（不凝結）
|
|
位置轉換精度
|
±0.5%
|
|
絕緣電阻
|
≥100MΩ(500VDC.)
|
|
絕緣強度
|
2000VAC，1分鐘（輸入對輸出對電源對地）
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
|
|
適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次
|
