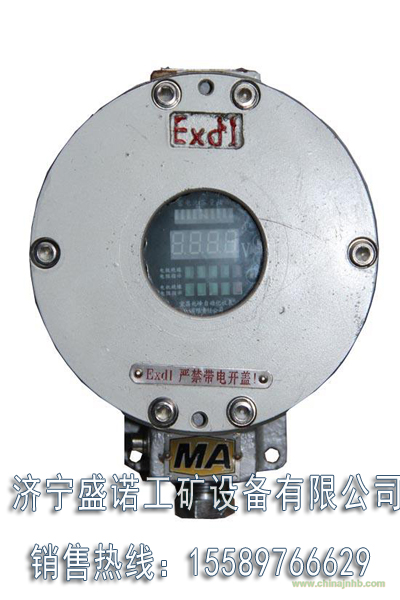

YBZ隔爆型蓄電池監控儀

YBZ隔爆型蓄電池監控儀（以下簡稱儀表），其防爆標志為 ExdⅠ，主要用于煤礦井下蓄電池機車的蓄電池組電壓、剩余電量指示，蓄電池電極對地絕緣電阻指示及電機對地絕緣電阻指示，并可在剩余電量及絕緣電阻低于規定值時發出報警信號。儀表采用智能化設計，可通過上位計算機對儀表進行數據采集及主要參數設置。本系列產品執行標準為：Q/YZY06-2006《YBZ 型隔爆型蓄電池監控儀》。
儀表的下列零部件符合GB3836.1～3 標準中規定的防爆等級。
1. 防爆外殼：ExdⅠ（隔爆型），底殼和蓋殼采用止口隔爆型式，ic＜0.3mm。
2. 防爆接線柱：ExeⅡ。
在現場安裝時，必須遵守《中華人民共和國爆炸危險場所電氣安裝規定（施行）》。
主要技術參數
型號：YBZ- Y-產品類型代號，儀表類；B-第一特征代號，隔爆型防爆類型；Z-第二特征代號，綜合測控；方框內為額定工作電壓(如YBZ-96 YBZ-96x2（96V/192V 串并聯方式）)。
1. 精度等級：電壓指示：0.5 級；報警精度：1.6 級
2. 環境溫度：-25℃～40℃
3. 相對濕度：5%～95%（20℃）
4. 外殼防護等級：IP44(標準型)， IP54（特殊型）（GB4208）
5. 抗振性能：＜20m／s2
6. 額定工作電壓：（36～192）V（±25%可正常工作）
7. 額定功率：10 W
8. 額定電流：100 mA
9. 防爆標志：ExdⅠ
10. 報警指示：紅色發光二極管（閃爍頻率 2Hz）+蜂鳴器報警（5min 后停止）
11. 報警輸出：100 W（固態繼電器輸出常開）
12. 海拔高度：不大于 2000 m
13. 防爆結構要點：儀表外殼采用鑄鋼ZG310-570 制造，外殼為隔爆型，觀察窗玻璃為。 9mm 優質鋼化玻璃，防護等級為IP44（特殊型IP54），內裝增安型接線端子，引入裝置符合
GB3836.1-2010 附錄D Ex 電纜引入裝置規定。必須使用外徑為（8-12）mm 的礦用電纜線。
隔爆型蓄電池監控儀功能
1. 顯示蓄電池組工作電壓（3 1/2 位LED 顯示，顯示單位：V），精度0.5 級。
2. 顯示蓄電池組電極對地絕緣電阻,低于設定值時對應紅色發光二極管閃爍+蜂鳴器報
警（5min 后停止），指示內容見附圖、指示特性見表1。
3. 蓄電池機車司控器的換向器處于“0”位置時顯示電機對地絕緣電阻，低于設定值時
對應紅色發光二極管閃爍+蜂鳴器報警（5min 后停止）。
5. 顯示蓄電池組剩余電量，容量低于設定值時紅色發光二極管閃爍+蜂鳴器報警（5min
后停止），延時15min 后繼電器動作。
