一、產品說明

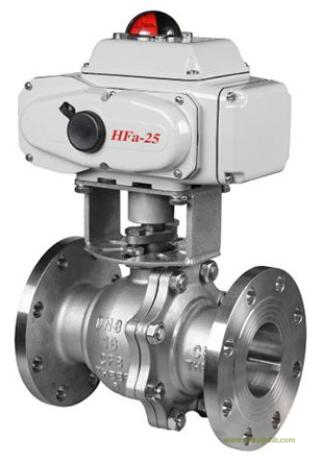

電動球閥是部分旋轉類球閥，旋轉90°即可全關全開，與相同規格的閘閥和截止閥比較，球閥體積小、重量輕、功能強大、可靠性高、便于管道安裝等。密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
二、性能參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4、10.0MPa
|
|
泄漏量
|
軟密封：零泄漏；硬密封：≤額定流量的10-5
|
|
閥體形式
|
兩段式閥體(浮動球體)
|
兩段式閥體(固定球體)
|
|
閥芯形式
|
"O"型球形閥芯
|
|
密封填料
|
金屬石墨纏繞墊片
|
|
連接形式
|
法蘭、焊接、螺紋
|
|
流量特性
|
快開特性
|
|
可調范圍
|
DN15-65
|
DN80-300
|
|
250:1
|
350:1
|
|
基本誤差
|
±1%
|
|
死區
|
≤1%
|
|
回差
|
≤1%
|
|
適用溫度
|
密封面
|
|
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、
硬密封≤450℃
|
三、材質說明
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
|
|
|
適用介質
|
|
|
等腐蝕介質
|
尿素等腐蝕性介
|
四、產品特點
1. 流體阻力小，球閥是所有閥類中流體阻力最小的一 種，即使是縮徑球閥，其流體阻力也相當小。
2. 止推軸承減少閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3. 閥座密封性能好，采用聚四氟乙烯等材料支撐的密封圈，結構易于密封，而且球閥的密封能力隨著介質的增大而增大。
4. 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
