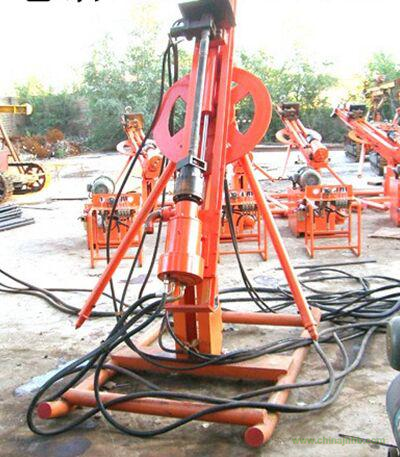

YGZ90型導軌回轉鑿巖機
一、用途及使用范圍
YGZ90型導軌式獨立回轉鑿巖機，可與CTC14A、CTC14.2型鑿巖臺機或TJ25型鑿巖機配套，用于中硬或堅硬礦巖石（F=8-18）針鑿Φ50-Φ80mm炮孔，有效孔深30M。該機主要用于井下采礦場上身平行或扇形炮孔。與露天鑿巖臺車配套可在中、小型露天采礦場或石方工程中鉆鑿下向或水平炮孔亦可用于需要鉆鑿中深炮孔的其他作業。
二、技術規格
外形尺寸：876*355*303mm（長*寬*高）
重量：95KG
缸徑 125mm
活塞行程 98mm
工作氣壓 0.5-0.7MPA
沖擊能 ≥225J（焦耳）
鑿巖沖擊頻率 ≥34HZ
轉釬扭矩 ≥ 140Nm
鑿巖耗氣量 ≤225L/S
工作水壓 0.4-0.6Mpa
氣管內徑：沖擊部分: Φ38mm 轉釬部分：Φ25mm
水管內徑：Φ19mm 鉆孔直徑：Φ50-Φ80mm
釬尾規格：Φ38*90mm
三、YGZ90型鑿巖機使用、維護和技術
YGZ90型鑿巖機的轉釬扭較大，故在鉆鑿具有裂隙，溶洞的礦巖時不易卡釬，即使有時發生卡釬故障亦可采用弱沖擊強回轉辦法消除故障。鑿巖機所適應的最優軸推力范圍大，故便于操作。其操作要領簡述如下：
1、對于不同巖性的礦性的礦巖，需根據排粉情況分別調節；沖擊能轉釬速度和軸推力，才能得到較高的鑿巖速度。如對于中硬礦巖，沖擊能可小些，轉釬速度可高些， 推力不宜過大，而對于堅硬礦巖，沖擊能可小些，轉釬速度可高些，推力不宜過大，而對于堅硬礦巖，沖擊能則要大，轉釬速度要低些，推力應大些。
2、在遇有裂隙、溶洞而卡釬時，則要減小沖擊能。加大轉釬速度，甚至可以停止沖擊，完全依靠回轉通過卡釬區排除故障。
3、因是無閥配氣，宜在高氣壓下作業，工作氣壓不宜低于0.5Mpa。
4、中洗水壓不宜低于0.4Mpa
5、鑿巖機的潤滑條件應良好，以防止磨擦面（尤其是活塞與氣缸和配氣體的配合面）在高速運動時，產生局部高溫而研傷。潤滑油可根據工作環境的溫度高低選用30 號或20號機油。潤滑油應連續供給，一般使用可以調節供油量的注油器，供油量應適當，每個工作班內以消耗3-5公斤為宜。過多則造成油霧大，過少則潤滑不良。
6、使用的鉆具應符合質量要求。
