規格型號
|
WDRH600
|
WDRH800
|
WDRH1000
|
WDRH1200
|
WDRH1600
|
WDRH2000
|
WDRH2400
|
WDRH3000
|
|
網帶寬度
|
600
|
800
|
1000
|
1200
|
1600
|
2000
|
2400
|
3000
|
|
干燥段長度
|
6~12
|
6~12
|
6~16
|
8~16
|
8~22
|
10~26
|
12~30
|
12~40
|
|
進料段長度
|
1
|
1
|
1
|
1
|
1
|
1.5
|
1.5
|
2
|
|
傳動段長度
|
1
|
1
|
1
|
1
|
1
|
1.5
|
1.5
|
2
|
|
干燥面積（㎡）
|
3.6~36
|
4.8~48
|
6~80
|
7.2~96
|
13~105
|
20~260
|
28~360
|
36~600
|
|
層數
|
1~10
|
|
層間距
|
400~600
|
|
承載能力
|
90~200 kg/㎡
|
|
適用環境溫度（℃）
|
普通型：-5~43 低溫型：-25~43
|
|
干燥溫度（℃）
|
30~75
|
|
干燥時間
|
0.25~2.5
|
0.25~2.5
|
0.25~3.5
|
0.25~2.5
|
0.25~3.5
|
0.25~3.5
|
0.25~3.5
|
0.25~4
|
|
干燥強度
|
5~20kg/㎡.h
|
|
熱源
|
熱風
|
|
運行速度
|
0.06~2m/min
|
|
傳動功率（KW）
|
1.1~2.2
|
1.1~2.2
|
1.1~2.2
|
1.1~3
|
1.5~3
|
1.5~4
|
3~7.5
|
5~11
|
|
配套設備
|
直熱式熱泵烘干機或循環式熱泵烘干機、輸送設備、網帶、提升機、除塵設備、引風機等
|
|
風機總功率
|
8~12
|
8~12
|
8~16
|
10~16
|
10~22
|
22~26
|
22~30
|
22~40
|
|
干燥設備總功率
|
根據物料烘干工藝進行設計選型
|
|
箱體材質
|
201，304，316不銹鋼或聚氨酯發泡板材、噴涂鈑金可供選擇
|
注：1、數據測試工況：室外干球溫度20℃，濕球溫度15℃，室內干球溫度60℃，濕球溫度35℃；
2、本機型可以根據現場情況定制尺寸及更換機組配置選型；
3、排濕量是在標準測試工況下進行標定會因室內、外濕球溫度變化而不同；
4、以上參數僅供參考，如有更改恕不另行通知，具體參數以產品銘牌和說明書為準，敬請關注新版本。

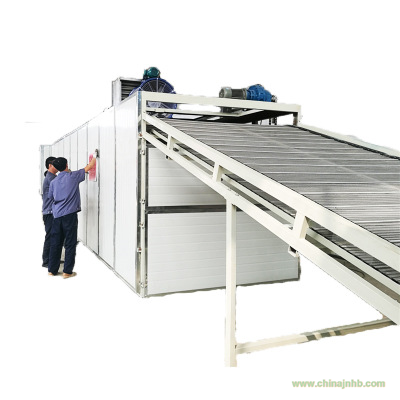

威凌菲斯網帶式干燥機產品概念
帶式干燥機由若干個獨立的單元段組成。每個單元段包括循環風機、加熱裝置、單獨或公用的新鮮空氣抽入系統和尾氣排出系統。對干燥介質數量、溫度、濕度和尾氣循環量操作參數，可進行獨立控制，從而保證帶干機工作的可靠性和操作條件的優化。帶干機操作靈活，濕物進料，干燥過程在完全密封的箱體內進行，勞動條件較好，免了粉塵的外泄。
威凌菲斯網帶式干燥機產品特點
1.物料在帶干機上受到的振動和沖擊輕微，物料顆粒不易粉化破碎，因此也適用于干燥某些不允許碎裂的物料。
2.帶干機不僅供物料干燥，有時還可對物料進行焙烤、燒成或熟化處理操作。
3.帶干機結構不復雜，安裝方便，能長期運行，發生故障時可進入箱體內部檢修，維修方便。
威凌菲斯網帶式干燥機工作原理
物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網。由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪在網帶上的物料，加熱干燥并帶走水分。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量可根據需要選取。
威凌菲斯網帶式干燥機結構形式
1.單級帶式干燥機：被干燥物料由進料端經加料裝置被均勻分布到輸帶上。輸送帶通常用穿孔的不銹鋼薄板制成，由電機經變速箱帶動，可以調速。干燥機箱體內通常分隔成幾個單元，以便獨立控制運行參數，優化操作。干燥段之間有一隔離段，在此無干燥介質循環。
2.多級帶式干燥機：多級帶干燥實質上是由數臺單級帶干機串聯組成，其操作原理與單級帶干機相同。
3.多層帶式干燥機：多層帶干機常用于干燥速度要求較低、干燥時間較長，在整個干燥過程中工藝操作條件能保持恒定的場合。層間設置隔板以組織干燥介質的定向流動，使物料干燥均勻。多層帶干機占地少，結構簡單，廣泛使用于干燥谷物類物料。但由于操作中要多次裝料和卸料，因此不適用于干燥易粘著輸送帶及不允許碎裂的物料。
4.沖擊式帶式干燥機：沖擊式帶干機適用于干燥織物、煙葉、基材的表面涂層及其他薄片狀物料。沖擊式帶機通常由兩條輸送帶組成。沖擊式帶機可分隔成單元段進行獨立控制。干燥介質增濕后，部分排出，另部分返回摻入新鮮干燥介質后再行循環。
威凌菲斯網帶式干燥機工作特點
1.性烘干的物料多，且可連續生產干燥，大量減少人工。
2.以調節氣量、加熱溫度、物料停留時間及加料速度以取得最佳的干燥效果。
3.備配制靈活，可使用網帶沖洗系統及物料冷卻系統。
4.部分空氣循環利用，高度節省能源。
5.特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性。
6.熱源采用直熱式空氣能熱泵烘干機或循環式空氣能熱泵烘干機配套，節能效率高達75%。
