大氣壓力變送器 RS-QY-*-2-* ...
產品型號：RS-QY-*-2-*
發布時間：2017-12-14 16:54:39

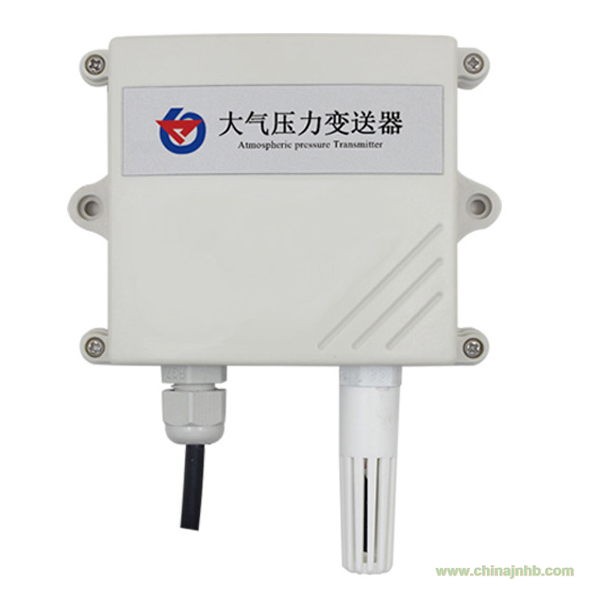

RS-QY-*-2-*大氣壓力變送器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；可選擇485（Modbus-RTU）/4-20mA/0-5V/0-10V信號輸出，選用壁掛式外殼可輕松固定于墻體。適用于小型氣象站、海拔高度計、農業大棚、檔案館等需要大氣壓力監測及溫度測量的場所。
（1）電流型輸出信號轉換計算
例如量程-40~+80攝氏度，4~20mA輸出，當輸出信號為12mA時，計算當前溫度值。此溫度量程的跨度為120度，用16mA電流信號來表達，120度/16mA=7.5度/mA，即電流1mA代表溫度變化7.5度.測量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，當前溫度為20度。同理可計算氣壓。
（2）電壓型輸出信號轉換計算
例如量程-40~+80攝氏度，0-10V輸出，當輸出信號為5V時，計算當前溫度值。此溫度量程的跨度為120度，用10V電壓信號來表達，120度/10V=12度/V，即電壓1V代表溫度變化12度.測量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，當前溫度為20度。同理可計算氣壓。
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
485型
|
直流供電（默認）
|
10~30V DC
|
|
精度
|
氣壓
|
±0.15Kpa@25℃ 75Kpa
|
|
溫度
|
±0.5℃（25℃）（默認）
|
|
變送器電路工作溫度
|
-20℃~+60℃，0%RH~80%RH
|
|
測量介質
|
空氣
|
|
測量范圍
|
氣壓
|
0~120Kpa
|
|
溫度
|
-40℃~80℃(可定制)
|
|
長期穩定性
|
氣壓
|
-0.1Kpa/年
|
|
溫度
|
≤0.1℃/年
|
|
響應時間
|
≤1S
|
|
輸出信號
|
485通訊（modbus）協議
波特率：2400、4800（默認）、9600
數據位長度：8位
奇偶校驗方式：無
停止位長度：1位
默認ModBus通信地址：1
支持功能碼：03
|
|
參數配置
|
軟件配置
|
|
功耗
|
≤0.5W
|
模擬量型
|
直流供電（默認）
|
10~30V DC
|
|
最大功耗
|
電流輸出
|
1.2W
|
|
電壓輸出
|
1.2W
|
|
精度
|
氣壓
|
±0.15Kpa@25℃ 75Kpa
|
|
溫度
|
±0.5℃（25℃）（默認）
|
|
變送器電路工作溫度
|
-20℃~+60℃，0%RH~80%RH
|
|
測量范圍
|
氣壓
|
0~120Kpa（默認）
|
|
溫度
|
-40℃~80℃
|
|
長期穩定性
|
氣壓
|
-0.1Kpa/年
|
|
溫度
|
≤0.1℃/年
|
|
響應時間
|
≤1S
|
|
輸出信號
|
電流輸出
|
4~20mA
|
|
電壓輸出
|
0~5V/0~10V
|
|
負載能力
|
電壓輸出
|
輸出電阻≤250Ω
|
|
電流輸出
|
≤600Ω
|
