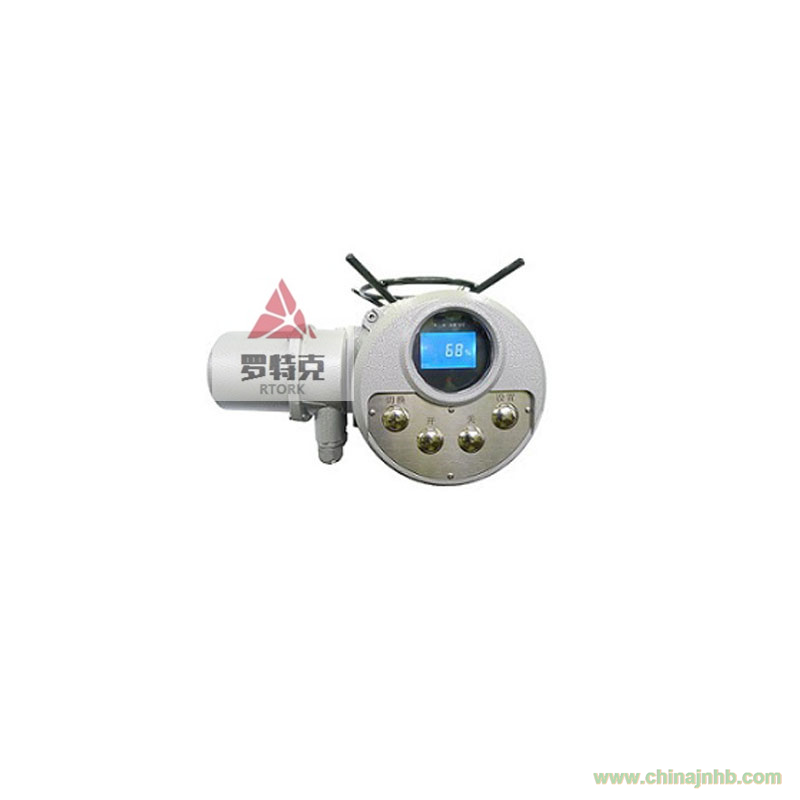

F-DZW20非侵入式閥門電動裝置
非侵入式F-DZW閥門電動裝置(DZW閥門電動裝置、DZW電動頭、DZW電裝)
非侵入式F-DZW系列多回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。適用于閘閥、截止閥、節流閥、隔膜閥，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
主要型號有：F-DZW10，F-DZW15，F-DZW20，F-DZW30，F-DZW45，F-DZW60，F-DZW90，F-DZW120,F-DZW180，F-DZW250，F-DZW350，F-DZW500
特點
1． 非侵入式，就地操作器件采用非接觸感應元件。
2． 人機界面，采用高亮度、高對比度顯示器，中英文菜單，方便用戶進行設置與調試。
3． 紅外遙控，采用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
4． 精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確監測。
5． 控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
6． 信號自由組態，最多可輸出4路接點信號供用戶選擇使用，每一路信號可自由定義。
7． 相序自動校正，執行機構旋向可自由設定，CPU可自動校正電源相序，接線時無需考慮電源相序。
8． 缺相保護，CPU具有電源缺相和輸出缺相保護功能。
9． 故障自診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶即使快速地處理故障。
10．緊急操作，優先響應“緊急”開關里輸入信號，一旦有效，執行機構運行至事先設定緊急位置。
11．調試方便，僅需設定與記錄開、關方向終端位置，調試工作即可完成
性能參數表
|
型 號
|
公稱
轉矩
（N.m）
|
最大
控制轉矩
（N.m）
|
最小
控制轉矩（N.m）
|
允許通過
閥桿直徑
（mm）
|
手動
速比
|
輸出
轉速
（r/min）
|
電機
功率
（kW）
|
重量
（kg）
|
|
F-DZW5A
|
50
|
75
|
≤25
|
28
|
1：1
|
18
|
0.12
|
38
|
|
F-DZW10
|
100
|
150
|
≤50
|
24、36
|
0.25
|
54
|
|
F-DZW10（I）
|
24
|
|
F-DZW15
|
150
|
225
|
≤75
|
28
|
0.25
|
|
F-DZW15（I）
|
24
|
0.37
|
|
F-DZW20
|
200
|
300
|
≤100
|
40
|
0.37
0.55
|
59
|
|
F-DZW20（I）
|
28
|
|
F-DZW30
|
300
|
450
|
≤150
|
40
|
24
|
0.55
|
60
|
|
F-DZW30（I）
|
28
|
|
F-DZW45
|
450
|
675
|
≤225
|
48
|
24
|
1.1
|
100
|
|
36
|
1.5
|
|
F-DZW60
|
600
|
900
|
≤300
|
24
|
1.5
|
103
|
|
36
|
2.2
|
|
F-DZW90
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
128
|
|
F-DZW90（I）
|
48
|
36
|
3.0
|
|
F-DZW120
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
132
|
|
F-DZW120（I）
|
48
|
|
F-DZW180
|
1800
|
2160
|
≤900
|
70
|
25：1
|
24
|
4.0
|
245
|
|
36
|
5.5
|
|
F-DZW250
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
250
|
|
F-DZW350
|
3500
|
4200
|
≤1750
|
80
|
13：1
|
18
|
7.5
|
450
|
|
F-DZW500
|
5000
|
6000
|
≤2500
|
10
|
460
|
|
F-DZW800
|
8000
|
9600
|
≤4000
|
80
|
90：1
|
12
|
13
|
780
|
|
F-DZW1000
|
10000
|
12000
|
≤5000
|
100
|
15
|
810
|
