產品描述

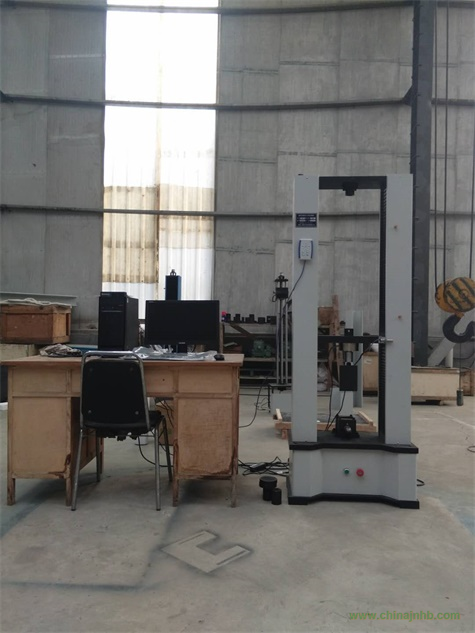

●主機：產品采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由兩根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。
●附具標準配置：楔型拉伸附具、壓縮附具、彎曲附具各一套。
●電氣系統：
（1）采用伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。
（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
二、主要技術參數
|
序號
|
技術名稱
|
技術參數
|
|
1
|
試驗機級別
|
1級
|
|
2
|
試驗力(kN)
|
10 20 50
|
|
3
|
試驗力測量范圍
|
試驗力的0.4%~100%
|
|
4
|
試驗力示值相對誤差
|
≤示值的±1％
|
|
5
|
試驗力分辨力
|
200000碼
|
|
6
|
變形測量范圍
|
變形的2%~100%
|
|
7
|
變形示值相對誤差
|
≤示值的±1％
|
|
8
|
位移示值相對誤差
|
≤示值的±1％
|
|
9
|
位移分辨力
|
0.001
|
|
10
|
位移速率調節范圍(mm/min)
|
0.005~500，無級調速
|
|
11
|
位移速率示值相對誤差
|
≤示值的±1％
|
|
12
|
主機外型尺寸
|
|
|
13
|
試驗空間寬度
|
600
|
|
14
|
拉伸行程
|
600
|
|
15
|
壓縮行程
|
600
|
|
16
|
橫梁行程
|
1100
|
|
17
|
主機質量
|
1100
|
|
18
|
主機電源
|
0.75.5kW,AC220V±10%，
|
|
19
|
工作環境
|
室溫10℃～35℃,濕度20%～80%
|
