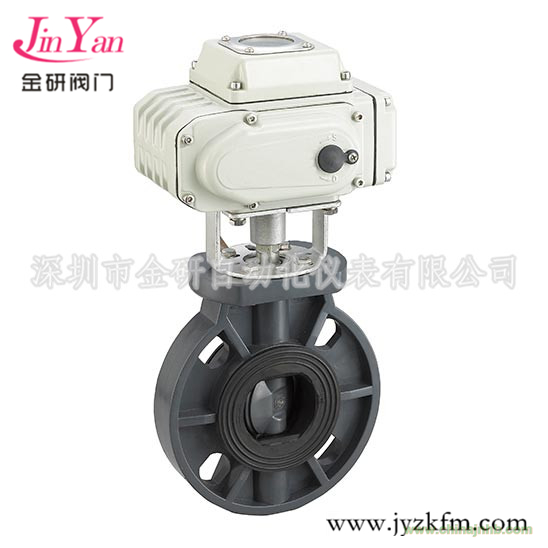

一、JINYAN/金研電動PVC蝶閥JYD971的特點
電動塑料蝶閥應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,電動塑料蝶閥的產品性能，總結如下：
1、電動塑料蝶閥的閥體只需最小的安裝空間,工作原理簡單可靠；
2、近似等百分比的流量特性，可用于調節或開關式控制；
3、電動塑料蝶閥的閥體配合標準的凸面管道法蘭；
4、優越的經濟性能使得蝶閥的應用行業最為廣泛；
5、電動塑料蝶閥具有很大的流通能力，經過閥門的壓力損失極小；
6、蝶閥閥體具有非常顯著的經濟性，尤其是較大口徑的蝶閥；
7、電動塑料蝶閥特別適合于介質較潔凈的液體和氣體。
二、JINYAN/金研電動PVC蝶閥JYD971技術參數和性能
|
電動執行機構技術參數
|
閥 體 參 數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通 徑
|
DN50～300mm
|
|
輸出力 矩
|
50N·M～2000N·M
|
公稱壓 力
|
PN1.0MPa
|
|
任選功 能
|
開關型、觸點型、開度信號、智能型
|
閥軸材 質
|
碳素鋼、304/316/316L不銹鋼
|
|
動作范 圍
|
0～90°±5°
|
閥體材 質
|
UPVC、CPVC、PP
|
|
動作時 間
|
15秒/30秒/60秒
|
閥板材 質
|
UPVC、CPVC、PP、PTFE
|
|
環境溫 度
|
-30°～60°
|
閥座密 封
|
EPDM、NBR、FPM
|
|
手動操 作
|
附帶手柄操作
|
結構形 式
|
A型
|
|
限 位
|
電氣、機械二重限位
|
溫度
|
EPDM≤80℃、NBR≤68℃、FPM≤80℃
|
|
防護等 級
|
IP-67（防爆外殼:Exd Ⅱ BT4 IP67可選）
|
適用介 質
|
水、PVC兼容的食品工業化學溶劑
|
|
輸入信 號
|
0-10，1-5VDC/4-20mA（智能型）
|
特點
|
重量輕、耐腐蝕、衛生無毒、流阻小
|
三、JINYAN/金研電動PVC蝶閥JYD971
塑料原材料名稱及適用溫度
UPVC 硬聚氯乙烯 溫度-10 °C~70 °C
CPVC 氯化聚氯乙烯 溫度-40 °C~95 °C
RPP 增強聚丙稀 溫度-20 °C~90 °C
PVDF 聚偏二氟乙烯 溫度40 °C~140 °C
四、JINYAN/金研電動PVC蝶閥JYD971
|
通徑
|
英寸″
|
尺寸
|
|
L
|
D1
|
D2-ANSI
|
D2-JIS
|
D2-DIN
|
D3
|
H
|
N-φm-ANSI
|
N-φm-JSI
|
N-φm-DIN
|
|
50
|
2
|
43
|
56.5
|
120.39
|
120
|
125
|
165
|
103
|
4-19
|
4-19
|
4-18
|
|
65
|
2 1/2
|
47.5
|
70
|
139.44
|
140
|
145
|
185
|
113
|
4-19
|
4-19
|
4-18
|
|
80
|
3
|
47.5
|
79
|
152.4
|
150
|
160
|
201
|
115
|
4-19
|
4-19
|
4-18
|
|
100
|
4
|
57.2
|
103
|
190.5
|
175
|
180
|
229
|
135
|
8-19
|
8-19
|
8-18
|
|
125
|
5
|
66
|
130
|
216
|
210
|
210
|
257
|
165
|
8-22
|
8-23
|
8-18
|
|
150
|
6
|
74
|
151
|
241.55
|
240
|
240
|
285
|
177
|
8-22
|
8-23
|
8-23
|
|
200
|
8
|
87.5
|
200
|
298.5
|
290
|
295
|
343
|
210
|
8-22
|
8-23
|
8-23
|
|
250
|
10
|
110
|
255
|
362
|
355
|
350
|
411
|
240
|
12-25
|
12-25
|
12-23
|
|
300
|
12
|
129
|
311
|
432
|
400
|
400
|
490
|
297
|
12-25
|
12-25
|
12-23
|
