一、產品介紹

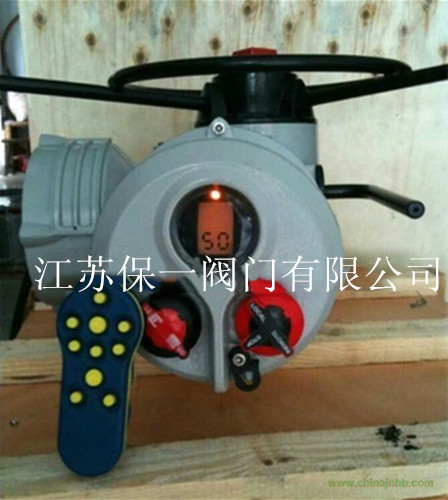

 IQC系列智能型羅托克電動執行機構是當今世界*智能產品。先進的超大規模的數字集成芯片，專業的數字力矩傳感器和數字位移傳感器、全中文菜單操作和顯示、機電一體化的結構設計，造就了其完美的功能、優異的性能、輕巧美觀、調試簡單、操作方便。與閥門配套，組成執行單元，應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制，又能滿足斷續控制的要求。

三、調節型工作原理

    IA、IM系列多轉式智能調節型電動執行機構由三相伺服電動機驅動，通過蝸輪蝸桿減速，帶動空心輸出軸轉動，在該減速箱中，具有手動/電動自動切換機構。當切換手柄處于手動位置時，操作手輪，通過離合器帶動空心軸輸出軸轉動。當電動操作執行機構時，手動/自動切換機構自動回落，離合器和渦輪相嚙合，由三相電動機驅動空心輸出軸。同時在電動機驅動蝸桿軸上裝有力矩感應器，在空心軸輸出軸上通過傘齒輪嚙合將形成傳輸?shù)轿恢脗鞲衅魃稀?br />     多轉式智能型電動執行機構的智能控制器，接受標準模擬電流控制信號或開關量控制信號，同時與閥位傳感器的位置信號相比較，將執行機構的輸出軸定位于和輸入信號相對應的位置上，完成定位控制，又可以根據聯鎖控制，兩線控制或時間信號定位于控制系統預先設置的位置，除非在運行過程中發生執行機構的輸出軸轉矩值大于額定轉矩值或設定轉矩值，否則執行機構的智能控制器將滿足控制系統的要求，發出正確的指令，觸發三相固態繼電器，使電動機接通三相電源，驅動執行機構正常運行。
    多轉式智能型電動執行機構采用非侵入式設計，通過手柄式遙控器即可對執行機構的參數，功能進行修正或組態設置。

四、專用羅托克電動執行器直行程型工作原理

    IML智能型直行程電動執行機構是在IM多轉式智能型電動執行機構基礎上，附加梯形螺母絲桿，法蘭支架和調節行程機構組合而成，將多回轉的轉矩和轉速轉變成直線運動的行程和出軸推力。
智能型角行程電動執行機構是在IA、IM多轉式智能型電動執行機構的基礎上，配套二級蝸輪蝸桿減速器組合而成。

    貝爾鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
